DEPOSE

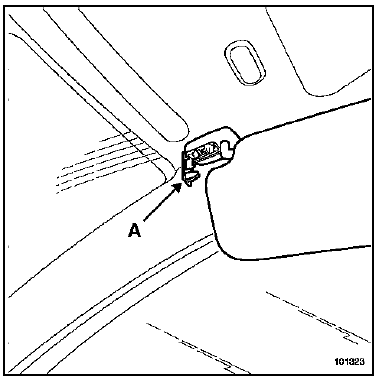

Déclipper l'agrafe de fixation (A).

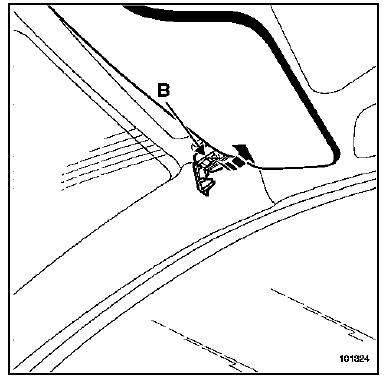

Dégager :
ATTENTION :
La manipulation des joints d'encadrement doit s'effectuer soigneusement afin d'éviter tous risques de détérioration et de salissure.

Dégager partiellement le joint d'étanchéité.

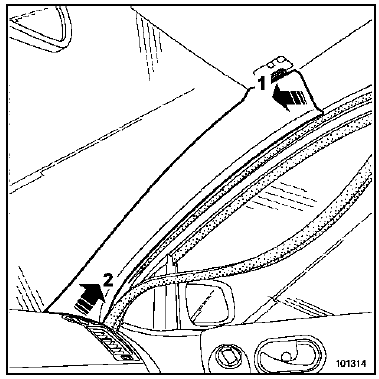

Déclipper la garniture (1) et (2).
REPOSE

Avant la repose de la garniture, vérifier l'état des agrafes (C), référence : 82 00 100 314.
ATTENTION : Le fil d'antenne carminat est fixé sur les agrafes de fixation du montant de pare-brise gauche.
Procéder dans le sens inverse de la dépose.
