Revue technique Renault Megane: Garniture inférieure de pied milieu

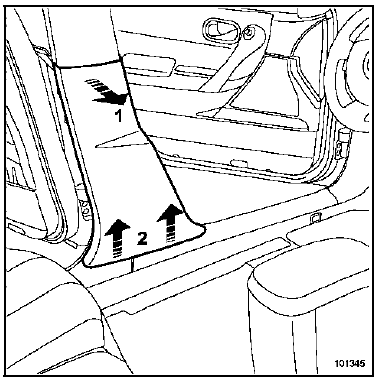

DEPOSE
Avancer le siège avant.
Déclipper la garniture en partie supérieure (1).
Dégager la garniture (2).
REPOSE
Procéder dans le sens inverse de la dépose.
Garniture de montant de pare-brise
DEPOSE
Déclipper l'agrafe de fixation (A).
Dégager :
l'agrafe (B),
le pare-soleil.
ATTENTION :
La manipulation des joints d'encadrement doit
s'effectuer ...
Garniture supérieure de pied milieu
DEPOSE (version 5 portes).
Avancer le siège avant.
Décrocher la ceinture de sécurité en appuyant sur le
verrou (A).
Déclipper la garniture en partie sup& ...
D'autres materiaux:
Réaspiration des vapeurs
d'essence
ESSENCE
I - SCHÉMA FONCTIONNEL DU CIRCUIT
Collecteur d'admission
Electrovanne de purge d'absorbeur
de vapeurs d'essence
Absorbeur des vapeurs
d'essence
Réservoir
Mise à l'air libre
Recirculation des vapeurs
d'essence venant du réservoi ...
Préliminaires
1. APPLICABILITE DU DOCUMENT
Ce document présente le diagnostic applicable sur tous les calculateurs
correspondant aux caractéristiques
suivantes :
Véhicule : MEGANE II
Fonction concernée : AIRBAG
Nom du calculateur : AUTOLIV - ACU 4
N de programme : ...
Dispositifs de retenue complémentaires : aux ceintures avant, aux ceintures
arrière, de protection latérale
Suivant véhicule, ils peuvent être
constitués de :
prétensionneurs d'enrouleur de
ceinture de sécurité ;
prétensionneurs de ventrale ;
limiteurs d'effort de thorax ;
airbags antiglissement ;
airbags frontaux ...
