DEPOSE (version 5 portes).
Avancer le siège avant.

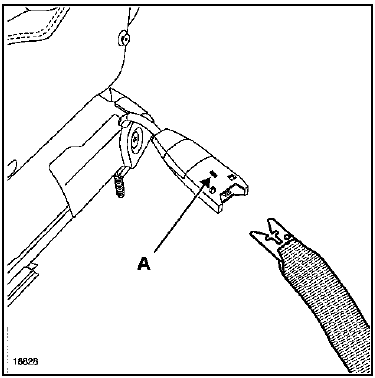

Décrocher la ceinture de sécurité en appuyant sur le verrou (A).

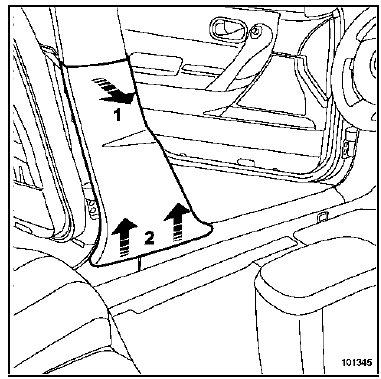

Déclipper la garniture en partie supérieure (1).
Dégager la garniture (2).
Dégager partiellement les joints d'étanchéité de portes.

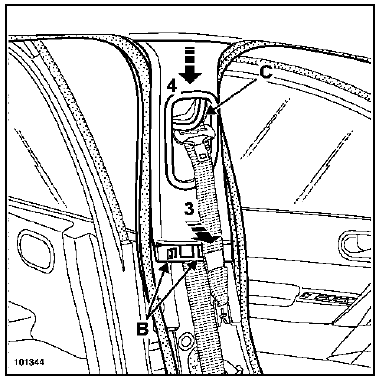

Déclipper les agrafes de maintien inférieures (B).
Dégager :
REPOSE
Procéder dans le sens inverse de la dépose.
COUPLE DE SERRAGE (en N.m)
|
|
Vis de fixation du rail de ceinture | 21 |
DEPOSE (version 3 portes)
IMPORTANT : Pour un véhicule équipé d'airbags latéraux arrière, avant de commencer la dépose de la garniture d'aile arrière, verrouiller impérativement le calculateur d'airbag à l'aide de l'outil de diagnostic (voir chapitre 88C). |
Avancer le siège avant.

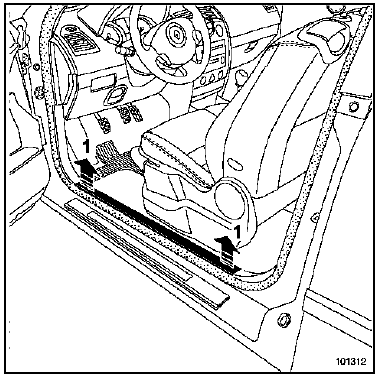

Déclipper la garniture de bas de marche avant (1).
Déposer :

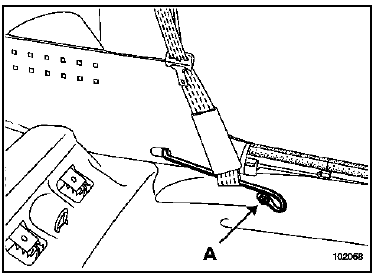

Dégager le rail de maintien de la sangle.

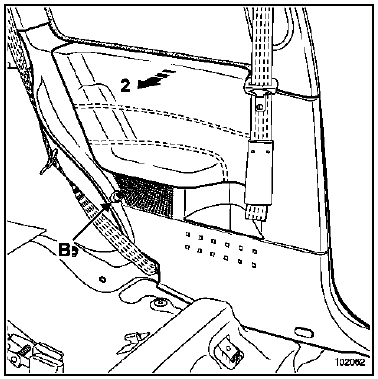

Déposer la vis (B).
Déclipper la garniture (2).

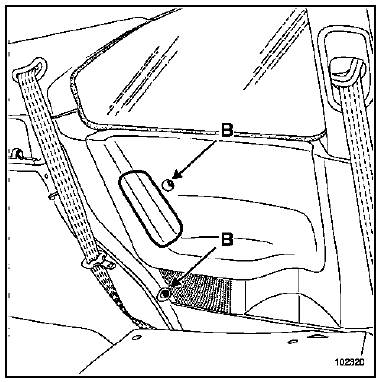

Pour un véhicule équipé d'airbags latéraux arrière : Déposer les deux vis (B).
Dégager la garniture d'aile arrière.
Dégager partiellement le joint d'étanchéité de por te.

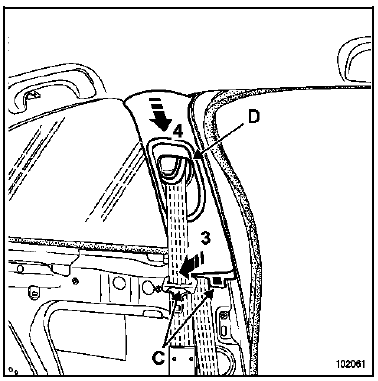

Déclipper les agrafes de maintien inférieures (C).
Dégager :
REPOSE
Procéder dans le sens inverse de la dépose.
Serrer au couple la vis de fixation du rail de ceinture (21 N.m).
