Revue technique Renault Megane: Navigation "haut de gamme" : Clavier

Le clavier est intégré à l'unité centrale de communication.

Le clavier est intégré à l'unité centrale de communication.

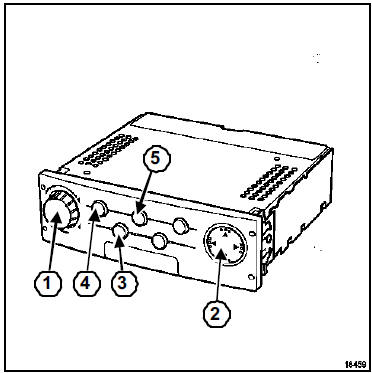

Le clavier est composé ;

  •  d'un bouton rotatif (1) qui permet :
  •  de se déplacer dans différents menus,
  •  de valider,
  •  de manoeuvrer l'écran,
  •  d'un pavé (2) de déplacement qui permet :
  •  de se déplacer sur une carte en mode manuel,
  •  de faire un choix dans les différents menus,
  • d'une touche menu " M "(4) (selon le véhicule) qui permet de revenir au menu principal et de manoeuvrer l'écran,
  •  d'une touche " I "(5) qui permet de répéter les messages sonores,
  •  d'une touches " C "(3) qui permet de couper les messages sonores,
  •  des touches " + " et " - " qui permettent d'augmenter et de diminuer le volume des messages sonores.
