Revue technique Renault Megane: Boîtier de filtre à air
K4J
|
Outillage spécialisé indispensable |
|
| Ele. 1294-01 | Outil de dépose de bras d'essuie-vitre |
|
Couples de serragem
|
|
| vis de fixation du boîtier de filtre à air | 0,9 daN.m |
DÉPOSE
- Déposer les caches du moteur.
- Débrancher la batterie.
- Déposer :

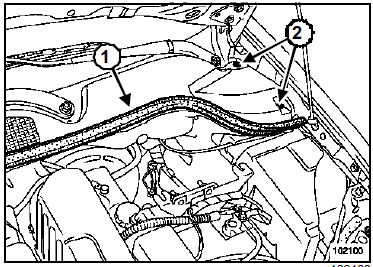

- le joint (1),
- les rivets plastique (2).

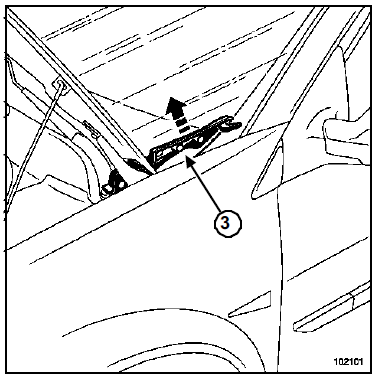

- Déclipper l'enjoliveur (3).

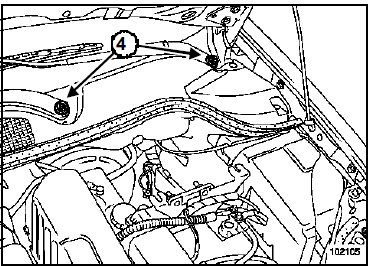

- Déposer les bras d'essuie-vitre (4) à l'aide de l'outil (Ele. 1294-01).
- Dégager la grille d'auvent.
- Déposer :

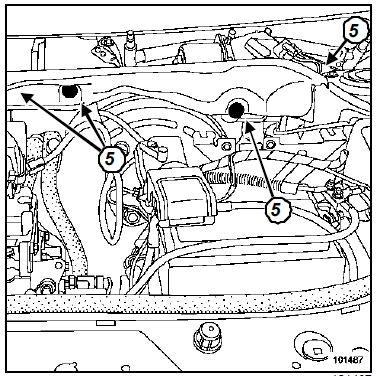

- les fixations (5) de l'insonorisant de tablier,
- l'insonorisant de tablier.
- Déposer :

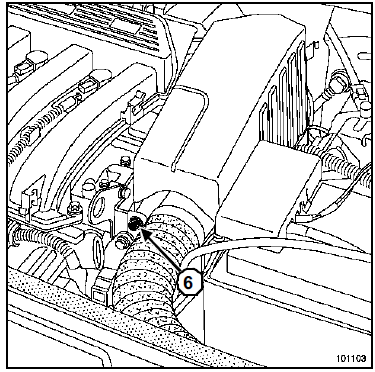

- la vis de fixation (6) du résonateur d'air,
- le résonateur d'air.

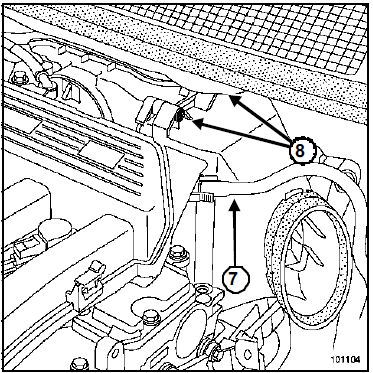

- Débrancher le tuyau (7) de dépression de l'amplificateur de freinage du répartiteur d'admission.
| ATTENTION Ne pas endommager la sortie de dépression sur le répartiteur d'admission. Sa destruction entraîne le remplacement du répartiteur d'admission. |
- Déposer :
- les deux vis de fixation (8) du couvercle de filtre à air,
- l'élément filtrant.
- Dégager le connecteur (9) de la sonde à oxygène.
- Déposer la patte de fixation (10).

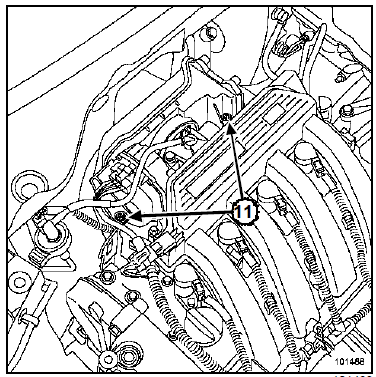

- Déposer les deux vis de fixation (11) du boîtier d'air.
- Dégager le boîtier de filtre à air.
REPOSE
- Remplacer :
- le joint du boîtier papillon à chaque démontage en utilisant de la graisse pour faciliter sa mise en place,
- les rivets plastique et agrafes après chaque dépose.
- Procéder dans le sens inverse de la dépose.
- Serrer au couple les vis de fixation du boîtier de filtre à air (0,9 daN.m).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
F4R ou K4M
|
Couples de serrage |
|
| vis de fixation du bac à batterie | 2,1 daN.m |
DÉPOSE
- Déposer les caches du moteur.
- Débrancher la batterie.
- Déposer la batterie.

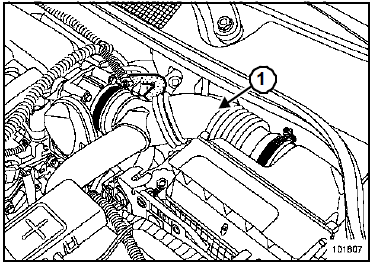

- Déposer le conduit d'air (1).

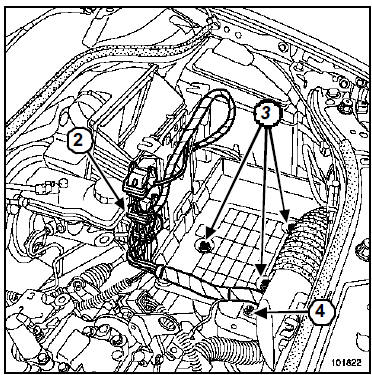

- Débrancher les connecteurs (2) du calculateur d'injection.
- Déposer :
- les trois vis de fixation (3) du bac à batterie,
- la bride (4) du faisceau électrique.
- Dégrafer les faisceaux électriques du bac à batterie.
- Déposer le bac à batterie.

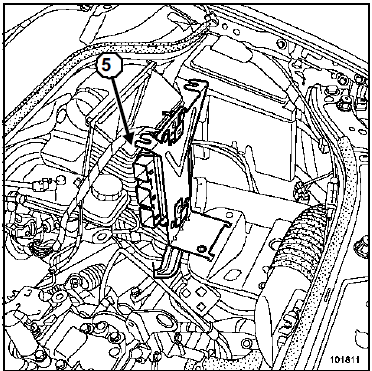

- Déposer le calculateur d'injection (5) avec son support.
- Déposer :
- la roue avant gauche,

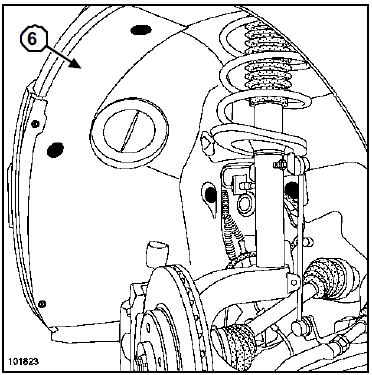

- le pare-boue (6).

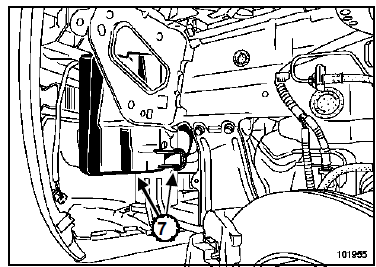

- Déposer les deux résonateurs d'air (7).

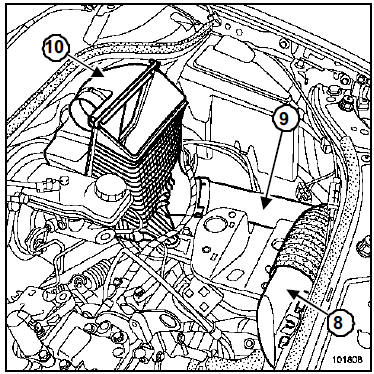

- Déposer :
- le manchon d'aspiration d'air (8),
- le conduit d'air (9),
- le boîtier de filtre à air (10).
REPOSE
- Procéder dans le sens inverse de la dépose.
- Serrer au couple les vis de fixation du bac à batterie (2,1 daN.m).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
F9Q ou K9K
|
Couples de serragem
|
|
| vis de fixation du bac à batterie | 2,1 daN.m |
DÉPOSE
- Déposer :
- les caches du moteur,
- la batterie.

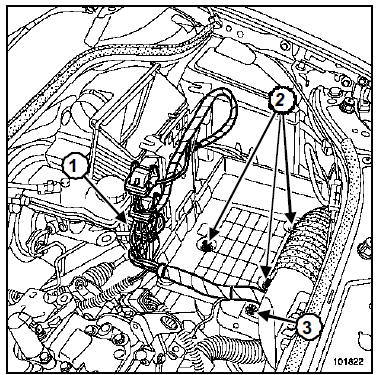

- Débrancher les connecteurs (1) du calculateur d'injection.
- Déposer :
- les trois vis de fixation (2) du bac à batterie,
- la bride (3) du faisceaux électrique.
- Dégrafer les faisceaux électriques du bac à batterie.
- Déposer le bac à batterie.

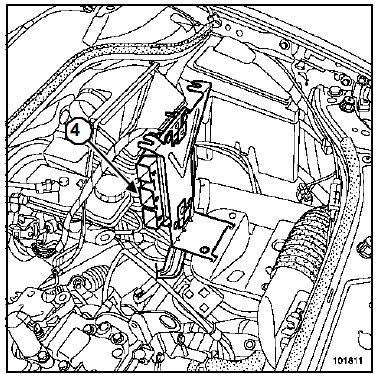

- Déposer le calculateur d'injection (4) avec son support

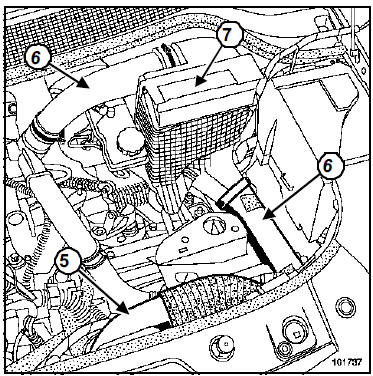

- Déposer :
- le manchon d'aspiration d'air (5),
- les conduits d'air (6),
- le boîtier de filtre à air (7).
REPOSE
- Procéder dans le sens inverse de la dépose.
- Serrer au couple les vis de fixation du bac à batterie (2,1 daN.m).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
Filtre à air
K4J
REMPLACEMENT DE L'ÉLEMENT FILTRANT
Déposer :
la vis de fixation (1) du boîtier résonateur d'air,
le boîtier résonateur d'air.
...
Boîtier papillon : Branchement
K4J
ATTENTIONLe boîtier papillon n'est pas réparable.
Connecteur du boîtier papillon :
Résistance moteur environ 1,6 Ω à 23¸C
