Revue technique Renault Megane: Moteur d'essuie-vitre avant

Couples de serragem

vis de fixation du moteur 0,8 daN.m
écrou de l'axe moteur 2,2 daN.m

DÉPOSE

  •  Déposer le mécanisme d'essuie-vitre (Chapitre Essuyage / Lavage, Essuie-vitre avant, page 85A-4).
  •  Déboîter la biellette du mécanisme du moteur.

  • Déposer :

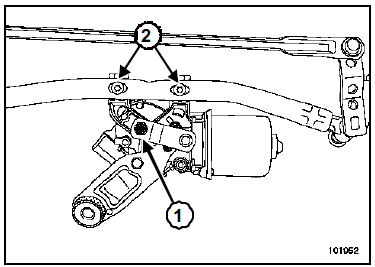

  •  l'écrou (1) d'axe du moteur,
  •  les deux vis de fixation (2) du moteur.

REPOSE

ATTENTION

Avant de remonter la biellette d'entraînement du mécanisme, s'assurer impérativement que le moteur d'essuie-vitre soit correctement positionné à l'arrêt fixe.

  • Mettre le moteur à l'arrêt fixe.
  •  Mettre le mécanisme sur le moteur.
  •  Serrer au couple les vis de fixation du moteur (0,8 daN.m).

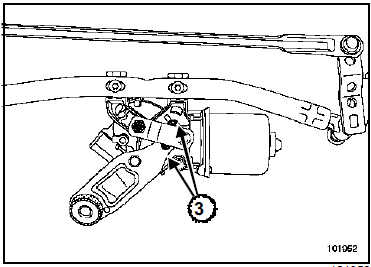

  •  Positionner la biellette d'entraînement du mécanisme entre les bosselages (3).
  •  Serrer au couple l'écrou de l'axe moteur (2,2 daN.m).
  •  Reposer le mécanisme d'essuie-vitre (Chapitre Essuyage / Lavage, Essuie-vitre avant, page 85A-4).
