Revue technique Renault Megane: Pompe à eau

F4R ou F9Q ou K4J ou K4M

Outillage spécialisé indispensable

Mot. 1448 Pince à distance pour collier élastique



Couples de serragem

vis de fixation de la pompe à eau M8 (moteurs K4J et K4M) 2,2 daN.m
vis de fixation de la pompe à eau M6 (moteurs K4J et K4M) 1 daN.m
vis de fixation de la pompe à eau (moteur F9Q) 1 daN.m
vis de fixation de la pompe à eau (moteur F4R) 1 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie.
  •  Déposer les caches du moteur.
  •  Vidanger le circuit de refroidissement du moteur par la Durit inférieure de radiateur à l'aide de l'outil (Mot.

    1448).

  •  Déposer :
  •  la courroie d'accessoires (Chapitre Haut et avant moteur),
  • la courroie de distribution (Chapitre Haut et avant moteur).

K4J ou K4M

  • Déposer :
  •  le galet tendeur de distribution,
  •  la pompe à eau.

F9Q

  • Déposer :

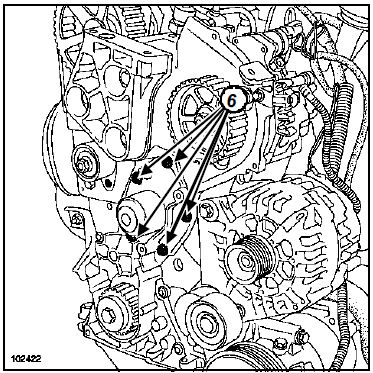

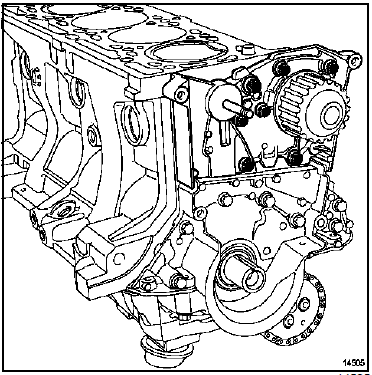

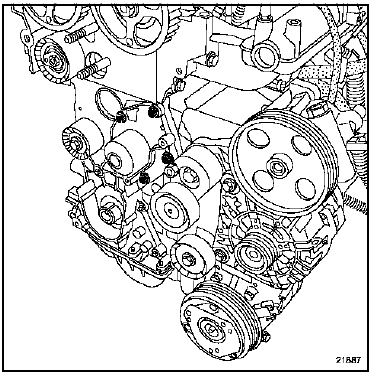

  •  les cinq vis (6) de fixation de la pompe à eau,
  •  la pompe à eau.

F4R

  • Déposer :
  •  les vis de fixation de la pompe à eau,
  •  la pompe à eau.

REPOSE

ATTENTION
  •  Ne pas gratter les plans de joint des surfaces en aluminium.
  •  Mettre des gants pendant l'opération.
  •  Nettoyer les plans de joint avec du produit DECAPJOINT pour dissoudre la partie du joint restant collée.
  •  Appliquer le produit sur la partie à nettoyer ; attendre environ une dizaine de minutes puis enlever les résidus avec une spatule en bois.

K4J ou K4M

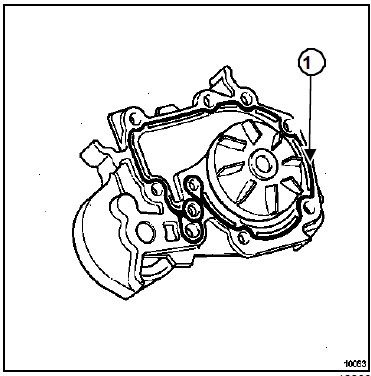

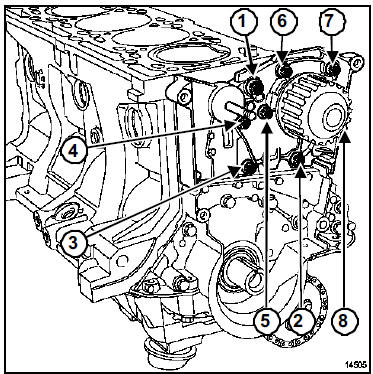

  • Appliquer en (1) un cordon de LOCTITE 518 d'une largeur de 0,6 mm à 1 mm.

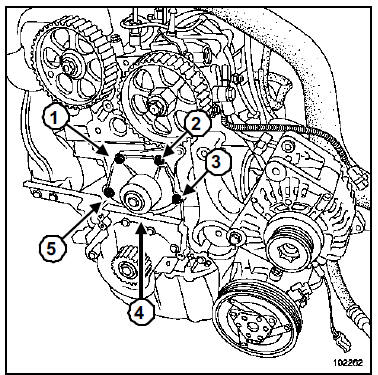

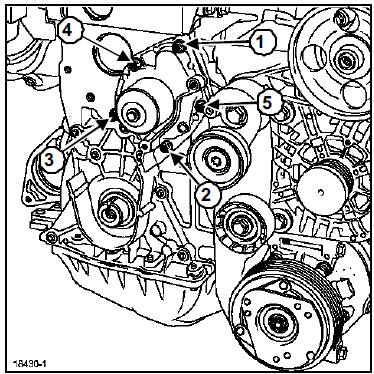

Nota : Mettre une à deux gouttes de LOCTITE FRENETANCH sur les vis de fixation (1) et (4) de la pompe à eau.
  • Reposer :
  •  la pompe à eau,
  •  les vis de fixation de la pompe à eau.
  •  Presserrer les vis de fixation de la pompe à eau M6 à 0,8 daN.m et les vis de fixation de la pompe à eau M8 à 0,8 daN.m.
  •  Serrer dans l'ordre et aux couples :
  •  les vis de fixation de la pompe à eau M8 (moteurs K4J et K4M) (2,2 daN.m),
  •  les vis de fixation de la pompe à eau M6 (moteurs K4J et K4M) (1 daN.m).

F9Q

ATTENTION

Remplacer impérativement le joint de la pompe à eau après chaque dépose de la pompe à eau.



Nota : Mettre une à deux gouttes de LOCTITE FRENETANCH sur les vis de fixation de la pompe à eau.
  • Reposer :
  •  la pompe à eau,
  •  les vis de fixation de la pompe à eau.
  •  Serrer dans l'ordre et au couple les vis de fixation de la pompe à eau (moteur F9Q) (1 daN.m).

F4R

ATTENTION

Remplacer impérativement le joint de la pompe à eau après chaque dépose de la pompe à eau.

Nota : Mettre une à deux gouttes de LOCTITE FRENETANCH sur les vis de fixation de la pompe à eau.
  • Reposer :
  •  la pompe à eau,
  •  les vis de fixation de la pompe à eau.
  •  Serrer dans l'ordre et au couple les vis de fixation de la pompe à eau (moteur F4R) (1 daN.m).

F4R ou F9Q

  • Reposer :
  •  la courroie de distribution (Chapitre Haut et avant moteur, Courroie de distribution, page 11A-5).
  • la courroie d'accessoires (Chapitre Haut et avant moteur, Courroie d'accessoires, page 11A-1),
  •  Effectuer :
  •  le remplissage du circuit de refroidissement (Chapitre Refroidissement, Vidange - remplissage du circuit de refroidissement, page 19A-2),
  •  la purge du circuit de refroidissement (Chapitre Refroidissement, Purge du circuit de refroidissement, page 19A-4).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).

K9K

Outillage spécialisé indispensable

Mot. 1448 Pince à distance pour collier éla



Couples de serragem

vis de fixation de la pompe à eau 1,1 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie.
  •  Déposer les caches du moteur.
  •  Vidanger le circuit de refroidissement du moteur par la Durit inférieure de radiateur à l'aide de l'outil (Mot.1448).
  •  Déposer :
  •  la courroie d'accessoires (Chapitre Haut et avant moteur),
  •  la courroie de distribution (Chapitre Haut et avant moteur).

  • Déposer :

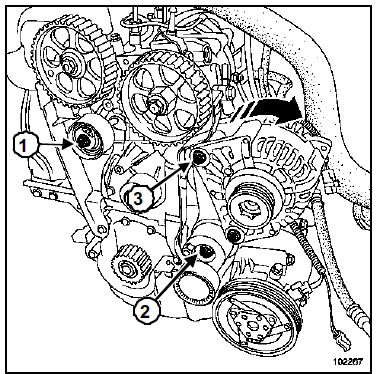

  •  le galet tendeur de la courroie de distribution (1),
  •  le galet tendeur de la courroie d'accessoires (2).
  •  Débrancher les connexions électriques de l'alternateur.
  •  Déposer la fixation supérieure de l'alternateur (3).
  •  Desserrer la fixation inférieure.
  •  Basculer l'alternateur vers l'avant.

  • Déposer :

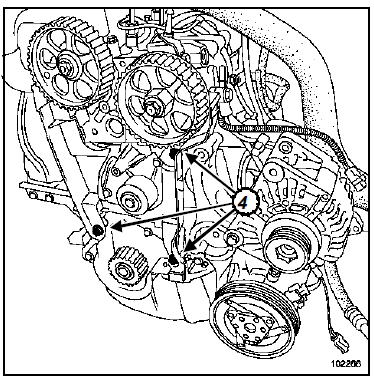

  •  les trois vis de fixation (4) du carter intérieur de distribution,
  •  le carter intérieur de distribution.

  • Déposer :

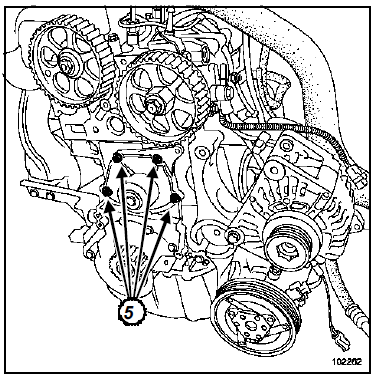

  •  les cinq vis de fixation (5) de la pompe à eau,
  •  la pompe à eau.

REPOSE

ATTENTION
  •  Ne pas gratter les plans de joint des surfaces en aluminium.
  •  Mettre des gants pendant l'opération.
  •  Nettoyer les plans de joint avec du produit DECAPJOINT pour dissoudre la partie du joint restant collée.
  •  Appliquer le produit sur la partie à nettoyer ; attendre environ une dizaine de minutes puis enlever les résidus avec une spatule en bois.

ATTENTION

Remplacer impérativement le joint de la pompe à eau après chaque dépose de la pompe à eau.



Nota : Mettre une à deux gouttes de LOCTITE FRENETANCH sur les vis de fixation de la pompe à eau.
  • Reposer :
  •  la pompe à eau,
  •  les vis de fixation (1) à (5) de la pompe à eau.
  •  Serrer dans l'ordre au couple les vis de fixation de la pompe à eau (1,1 daN.m).

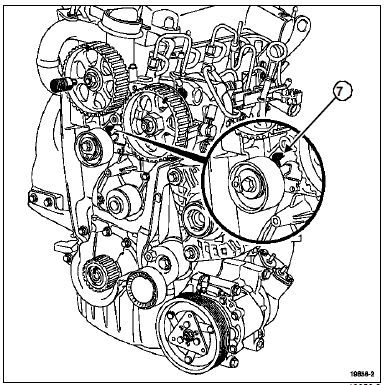

  • Reposer le galet tendeur de distribution, en positionnant correctement l'ergot du galet dans la rainure (7).
  •  Reposer :
  •  la courroie de distribution (Chapitre Haut et avant moteur, Courroie de distribution, page 11A-5),
  •  la courroie d'accessoires (Chapitre Haut et avant moteur, Courroie d'accessoires, page 11A-1).
  •  Effectuer :
  •  le remplissage du circuit de refroidissement (Chapitre Refroidissement, Vidange - remplissage du circuit de refroidissement, page 19A-2),
  •  la purge du circuit de refroidissement (Chapitre Refroidissement, Purge du circuit de refroidissement, page 19A-4).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).

    Schéma
    K4J ou K4M Moteur Radiateur Aérotherme Vase d'expansion Pompe à eau Thermostat Purgeur Ajutage 9 mm Nota : La valeur de tarage de la soupape de dé ...
