Revue technique Renault Megane / Moteur et périphériques / Refroidissement / Schéma

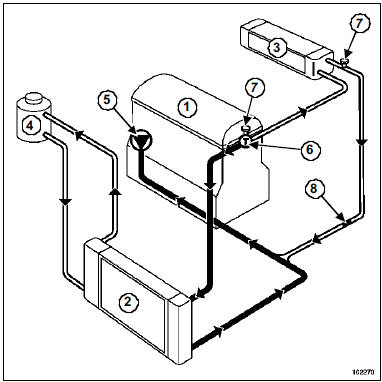

K4J ou K4M

  1. Moteur
  2. Radiateur
  3. Aérotherme
  4. Vase d'expansion
  5. Pompe à eau
  6. Thermostat
  7. Purgeur
  8. Ajutage 9 mm
Nota : La valeur de tarage de la soupape de dégazage du vase d'expansion est de 1,4 bar.

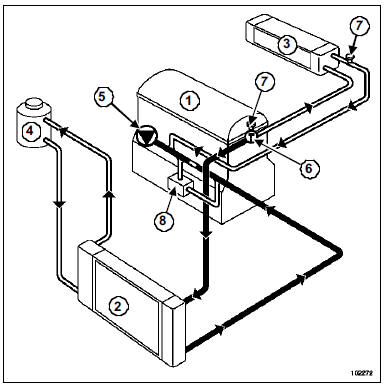

K9K

  1. Moteur
  2. Radiateur
  3.  Aérotherme
  4.  Vase d'expansion
  5.  Pompe à eau
  6.  Thermostat
  7.  Purgeur
  8.  Echangeur eau-huile
Nota : La valeur de tarage de la soupape de dégazage du vase d'expansion est de 1,4 bar.

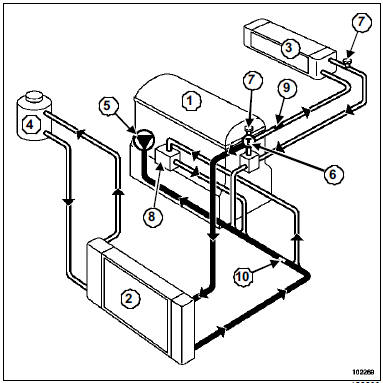

F9Q

  1. Moteur
  2. Radiateur
  3. Aérotherme
  4. Vase d'expansion
  5. Pompe à eau
  6. Thermostat
  7. Purgeur
  8. Echangeur eau-huile
  9. Ajutage 8 mm
  10. Ajutage 9 mm
Nota : La valeur de tarage de la soupape de dégazage du vase d'expansion est de 1,4 bar.

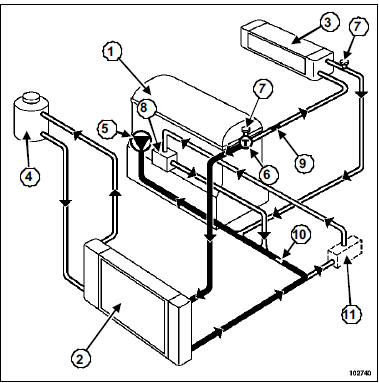

F4R

  1. Moteur
  2. Radiateur
  3. Aérotherme
  4. Vase d'expansion
  5. Pompe à eau
  6. Thermostat
  7. Purgeur
  8. Echangeur eau - huile
  9. Ajutage 8,3 mm
  10. Ajutage 16 mm
  11. Echangeur eau - huile pour la boîte de vitesses automatique (si le véhicule en est équipé)
Nota : La valeur de tarage de la soupape de dégazage du vase d'expansion est de 1,4 bar.
