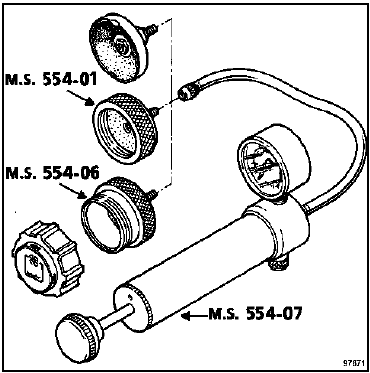

Outillage spécialisé indispensable
Ms. 554-01 Bouchon (de rechange) pour tester les soupapes de vase d'expansion
Ms. 554-07 Appareil de contrôle du circuit de refroidissement et de la soupape du vase d'expansion
Ms. 554-06 Bouchon (de rechange) pour tester les soupapes de vase d'expansion

I - CONTRÔLE DE L'ÉTANCHÉITÉ DU CIRC

  • Remplacer la soupape du vase d'expansion par le bouchon de rechange (Ms. 554-01).
  •  Brancher sur le bouchon de rechange (Ms. 554-01) l'appareil de contrôle du circuit de refroidissement (Ms. 554-07).
  •  Pomper avec l'outil (Ms. 554-07) pour mettre le circuit sous pression.
Nota :
  •  La pression à obtenir est inférieure de 0,1 bar à la valeur de tarage de la soupape.
  •  La pression ne doit pas chuter, sinon rechercher la fuite.

II - CONTRÔLE DE LA SOUPAPE

ATTENTION

Remplacer impérativement la soupape du vase d'expansion si le liquide de refroidissement fuit par la soupape.
  • Adapter sur l'appareil de contrôle (Ms. 554-07) le bouchon de rechange (Ms. 554-06).
  •  Visser la soupape du vase d'expansion sur le bouchon de rechange (Ms. 554-06).
  •  Pomper avec l'outil (Ms. 554-07).
Nota :
  •  La pression à obtenir est de 1,4 bar +/- 0,1, valeur de tarage de la soupape.
  •  La pression ne doit pas chuter, sinon remplacer la soupape.
  • Stabiliser la pression à la valeur de tarage de la soupape avec une tolérance de contrôle de +/- 0,1 bar.
