Revue technique Renault Megane: Radiateur
|
Outillage spécialisé indispensable |
|
| Mot. 1202-01 | Pince collier pour collier élastique (grand modèle) |
| Mot. 1202-02 | Pince collier pour collier élastique (petit modèle) |
| Mot. 1448 | Pince à distance pour collier élastique |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Débrancher la batterie.
- Déposer :
- les caches du moteur,
- les roues avant,
- les pare-boue,
- les fixations du bouclier,
- le bouclier.

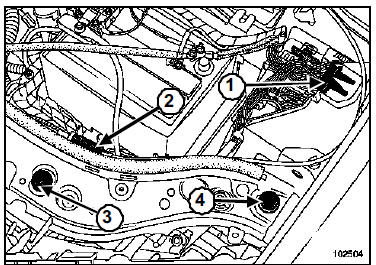

- Débrancher les deux connecteurs (1).
- Dégrafer le câble d'ouverture du capot avant (2).
- Déposer :
- l'agrafe (3),
- la fixation (4).
- Débrancher les tuyaux de lave-glace.

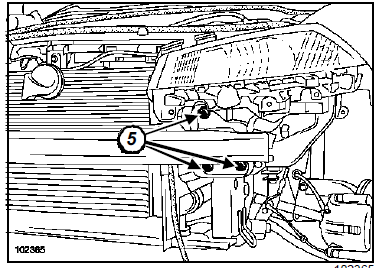

- Déposer la façade avant (5).
- Vidanger le circuit de refroidissement par la Durit inférieur du radiateur.
- Débrancher :
- la Durit supérieure du radiateur,
- les Durits du vase d'expansion sur le radiateur,
- le connecteur du groupe motoventilateur.
F9Q ou K9K
- Déposer l'échangeur air-air
- Séparer le condenseur du radiateur.
| ATTENTION Ne pas déformer les canalisations de conditionnement d'air. |
- Déposer le radiateur.
- Séparer le groupe motoventilateur du radiateur.
REPOSE
- Procéder dans le sens inverse de la dépose.
- Pour la repose des colliers élastiques, utiliser :
- la pince à collier élastique (Mot. 1202-01),
- la pince à collier élastique (Mot. 1202-02),
- la pince à distance pour collier élastique (Mot.
1448).
| ATTENTION Ne pas abîmer les ailettes du radiateur, du condenseur ou de l'échangeur lors de la repose (les protéger si nécessaire). |
- Remplir et purger le circuit de refroidissement (Chapitre Refroidissement, Purge du circuit de refroidissement, page 19A-4).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
