Revue technique Renault Megane: Plaquettes de frein

Outillage spécialisé indispensable

Fre. 1190-01 Repousse-piston d'étrier de frein



Couples de serragem

vis de colonnettes 3,2 daN.m
vis de fixation de roue 11 daN.m

Lors du remplacement des plaquettes de frein ou du disque, remplacer impérativement les plaquettes et le disque du côté opposé.

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.

  • Déposer :
  •  les roues avant,

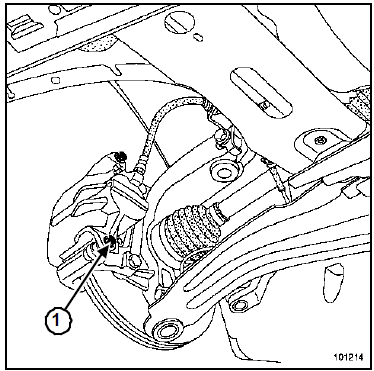

  •  la vis inférieure de colonnette (1).

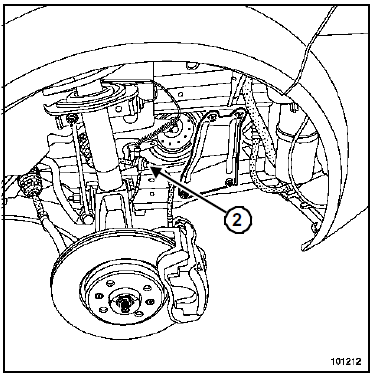

  •  Dégrafer le flexible de frein (2) de l'amortisseur.
  •  Pivoter l'étrier vers le haut.
  •  Déposer les plaquettes.
  •  Vérifier l'état des éléments de freinage.
  •  Remplacer les pièces défectueuses.

REPOSE

  • Nettoyer les supports d'étriers et les étriers.
  •  Repousser le piston à l'aide de l'outil (Fre. 1190-01).

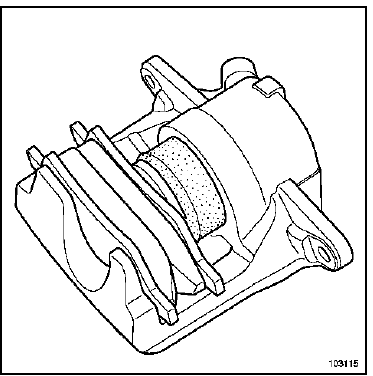

  •  Mettre en place les plaquettes neuves en commençant par l'intérieur.
ATTENTION
  •  Fixer le flexible de frein et le câblage du capteur de vitesse de roue, s'ils ont été dégrafés.
  •  Ne pas vriller le flexible de frein.
  • Procéder dans le sens inverse de la dépose.
  •  Serrer aux couples :
  •  les vis de colonnettes (3,2 daN.m),
  •  les vis de fixation de roue (11 daN.m).
IMPORTANT

Appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein.
