Le remplacement de cette pièce est une opération complémentaire au remplacement du plancher arrière partie avant partiel pour une collision arrière.
Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |
L'utilisation du banc de réparation est indispensable.
COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée assemblée avec :
Elément de liaison longeron arrière de traverse de choc
Equerre de fixation plancher arrière
Boîtier de train arrière
Renfort de fixation train arrière
Elément de liaison de traverse arrière de longeron
arrière
Chape de fixation amortisseur arrière
Renfort de fixation amortisseur
Elément de liaison renfort boîtier longeron arrière
PIECE EN POSITION

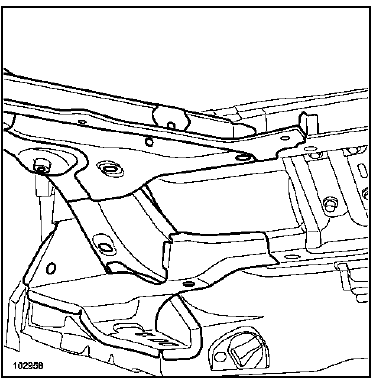

Partie avant

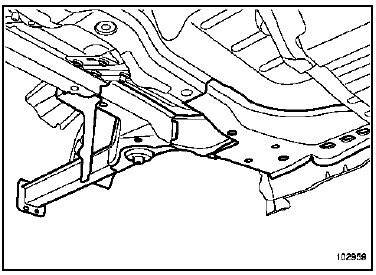

Partie arrière

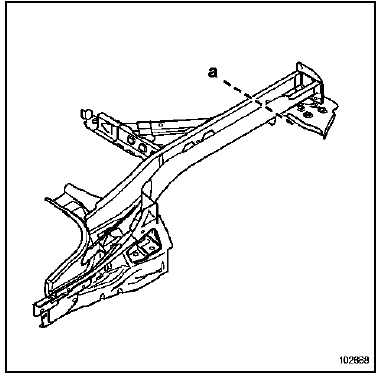

Vue de l'ensemble du longeron arrière

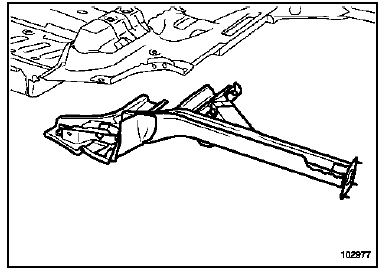

Remplacement complet
Détail de la coupe (a)
IMPORTANT Sur le côté gauche, le raboutage se situe en B (voir page suivante), il est donc nécessaire de couper sur le raboutage. |

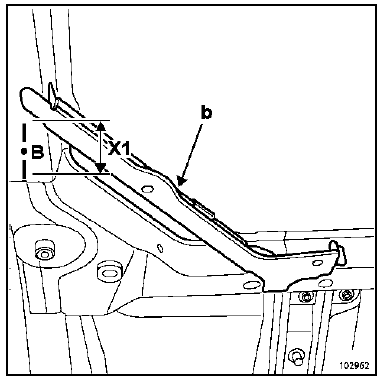

ATTENTION Si le choc ne permet pas de couper le longeron à l'endroit indiqué ci-dessus, il est possible de prélever l'équerre de liaison b de la pièce de rechange et de la souder dans la zone X1 sur le longeron indiqué cidessous (voir page suivante). La méthode de coupe reste identique à la coupe précédente. |
Plancher arrière partie arrière

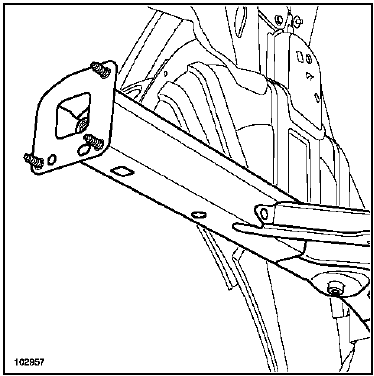

COUPLES DE SERRAGE
fixation 1
2,1 daN.m
fixation 2
2,1 daN.m
fixation 3
2,1 daN.m
fixation 4
2,1 daN.m
