Revue technique Renault Megane: Doublure de support de feu
Le remplacement de cette pièce est une opération complémentaire au remplacement de l'ensemble de jupe arrière pour une collision latérale arrière.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
| Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |

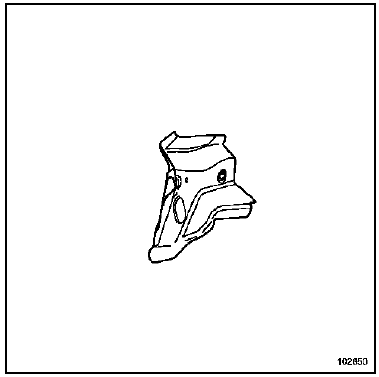

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule.
Ecrou serti

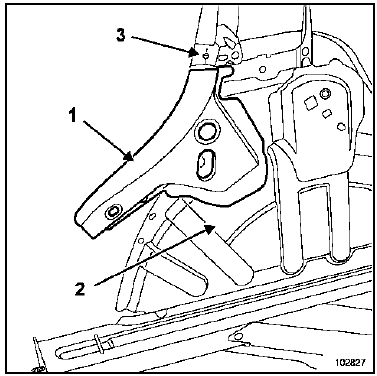

PIECES CONCERNEES (épaisseur en mm) :
- Doublure de support de feux 1
- Passage de roue arrière intérieur 0,7
- Gouttière d'aile arrière partie inférieure 0,9
PIECE EN POSITION
Support de feu arrière
Le remplacement de cette pièce est une opération
complémentaire au remplacement de l'ensemble jupe
arrière pour une collision arrière.
Dans l'opération d ...
Passage de roue arrière extérieur
Le remplacement de cette pièce s'effectue suivant
plusieurs possibilités (voir méthode ci-après) :
ATTENTIONLe changement de cette pièce nécessite de ...
