Revue technique Renault Megane: Support de feu arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement de l'ensemble jupe arrière pour une collision arrière.

Dans l'opération décrite ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

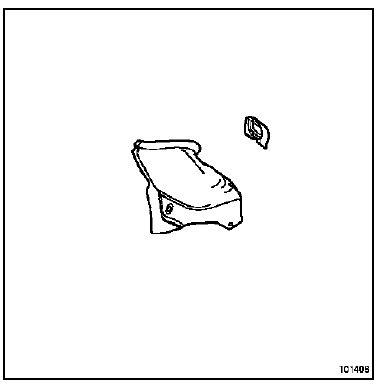

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :
Ecrou à sertir M6 étanche X2.
Support butée latérale de porte de coffre.

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Support de feux arrière 0,7
  2.  Gouttière de panneau d'aile arrière 1/0,9
  3.  Allonge de passage de roue arrière 0,7
  4.  Passage de roue arrière intérieur 0,7

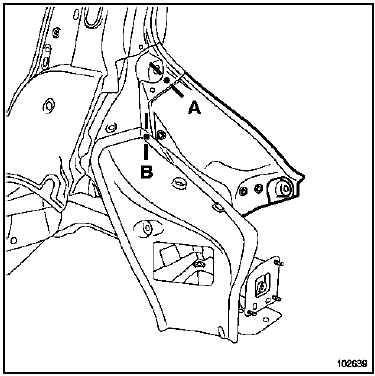

PIECE EN POSITION

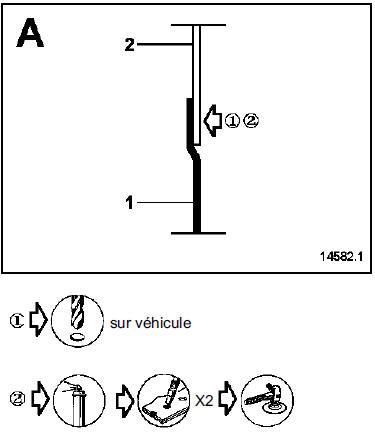

  1. Support de feux
  2.  Gouttière de panneau d'aile arrière partie inférieure

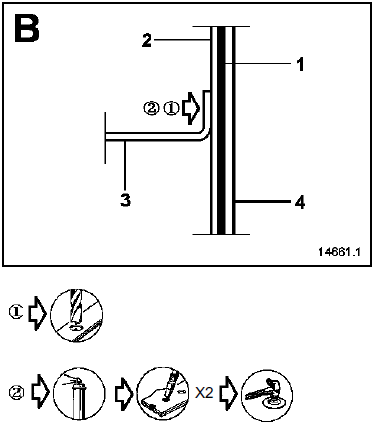

  1. Support de feux arrière
  2. Gouttière de panneau d'aile arrière
  3.  Allonge de passage de roue arrière
  4.  Passage de roue arrière intérieur

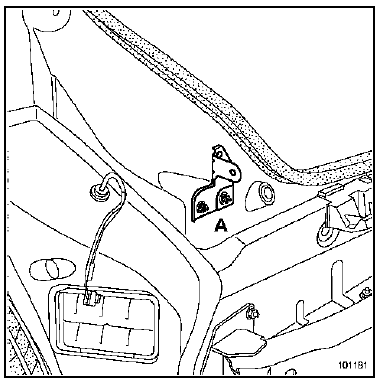

Particularité de l'équerre inférieure de fixation de feu

L'équerre est fixée par deux vis (A) permettant le réglage du feu arrière.

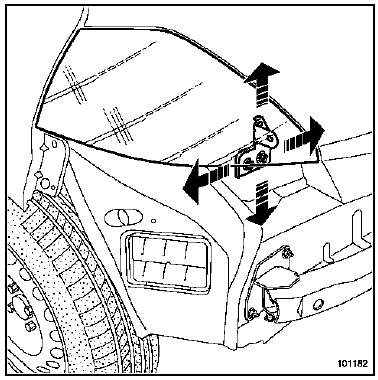

REGLAGE DU FEU ARRIERE

REGLAGE DU FEU ARRIERE

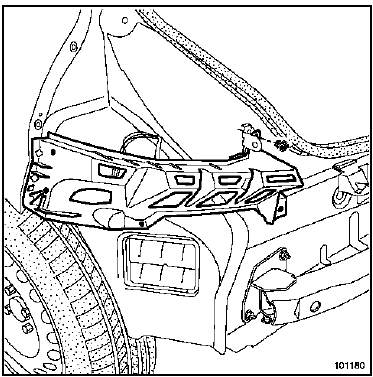

II est conseillé d'utiliser le support absorbeur latéral de

II est conseillé d'utiliser le support absorbeur latéral de bouclier comme gabarit de positionnement de l'équerre.

Un montage provisoire complémentaire du feu et du

Un montage provisoire complémentaire du feu et du hayon est conseillé pour assurer des jeux d'aspect corrects.
