Revue technique Renault Megane / Châssis / Direction assistée / Description

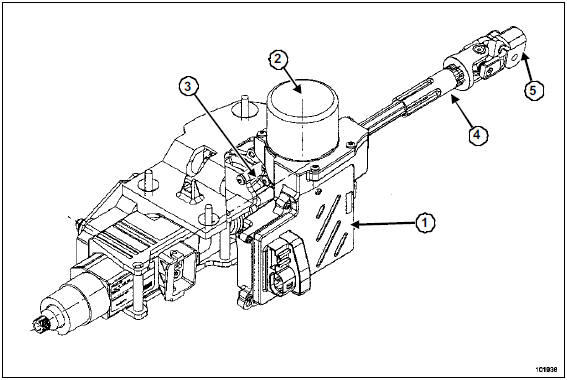

  1. Calculateur de direction assistée électrique équipé d'un capteur de couple et d'angle
  2. Moteur électrique pas à pas avec vis sans fin
  3.  Pignon réducteur
  4.  Axe intermédiaire
  5. Chape rabattable dans l'habitacle

L'assistance est variable en fonction de la vitesse.

IMPORTANT
  •  Ne jamais intervenir sur des éléments constitutifs de l'ensemble de la colonne de direction assistée électrique.
  •  Si un diagnostic mécanique de la fonction nécessite l'intervention de deux opérateurs, débrancher impérativement la batterie.

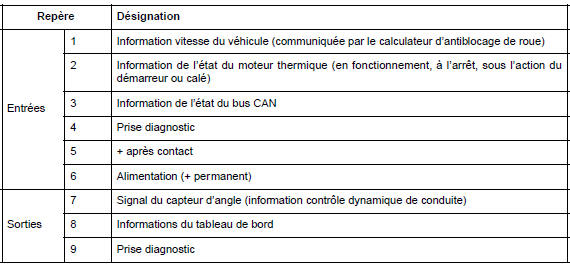

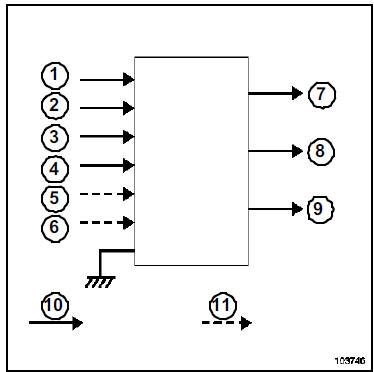

Calculateur de direction assisté électrique

ATTENTION

En cas de dysfonctionnement, l'ordinateur de bord affiche des messages d'alerte :

  •  message " Direction à contrôler " accompagné de l'allumage fixe du voyant " Service ",
  •  message " Direction défaillante " accompagné de l'allumage fixe du voyant " Stop ",
  •  l'allumage clignotant (à la fréquence de 8 Hz) du voyant " Service " indique que l'angle volant n'est pas calibré (calculateur vierge).



Nota :
  •  Au démarrage, le voyant " Service " s'allume pendant 3 secondes.
  •  En diagnostic, le voyant " Service " clignote à la fréquence de 2 Hz.
    Direction assistée
    ...

    Boîtier de direction
    Matériel indispensable bloque-volant outil de diagnostic   Couples de serragem vis de fixation du boîtier de direction ...
