Revue technique Renault Megane: Doublure de pied milieu

Cette pièce peut être remplacée partiellement suivant les coupes (a), (b) et (c) : opération complémentaire au remplacement du renfort de pied pour une collision latérale.

IMPORTANT

Les positions de coupe données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

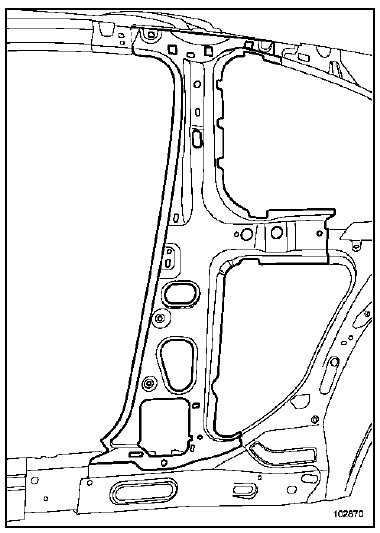

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée assemblée avec les pontets de fixation d'airbag

Nota : Doublure de pied milieu 1,5

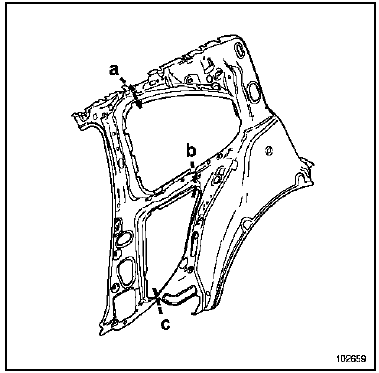

PIECE A REMPLACER EN POSITION

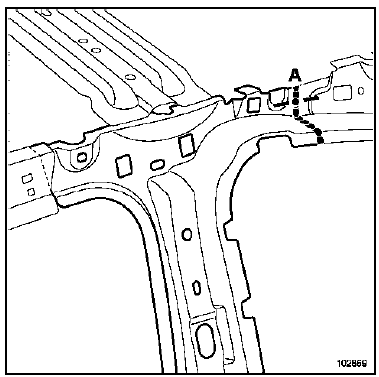

Détail de la coupe (a)

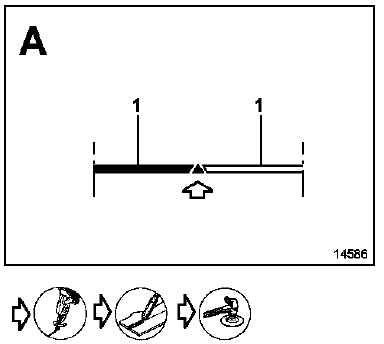

Détail de la coupe (a)

ATTENTION

Le dégrafage du renfort supérieur de custode est nécessaire pour réaliser l'opération.

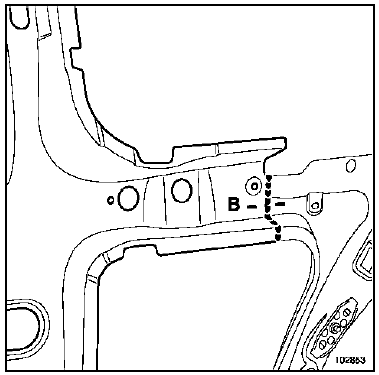

Détail de la coupe (b)

ATTENTION

Le dégrafage du renfort central de custode est nécessaire pour réaliser l'opération.

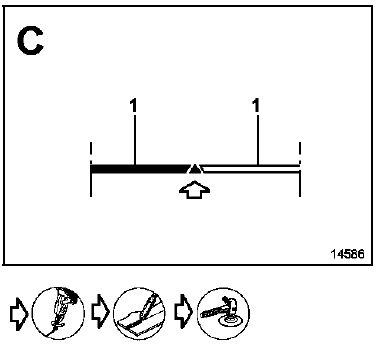

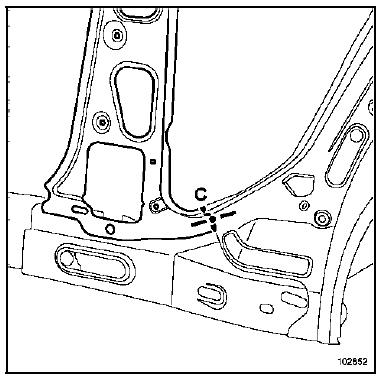

Détail de la coupe (c)

Haut de caisse

    Doublure supérieure de pied milieu
    Le remplacement de cette pièce est une opération complémentaire au renfort de pied milieu pour une collision latérale. Les informations concernant les pièces c ...

    Haut de caisse
    Cette pièce peut être remplacée de deux façons :  complète : opération de base pour une collision latérale.  partielle : suivant les c ...
