Cette pièce peut être remplacée de deux façons :
La combinaison des coupes sera choisie en fonction des déformations (vous trouverez des exemples types en fin de chapitre).
Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |
COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule.
Version 3 portes
Version 5 portes
PIECES CONCERNEES (épaisseur en mm) :

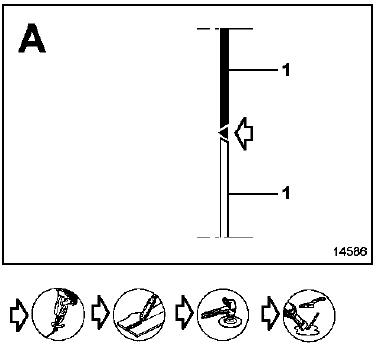

Détail de la coupe (a)

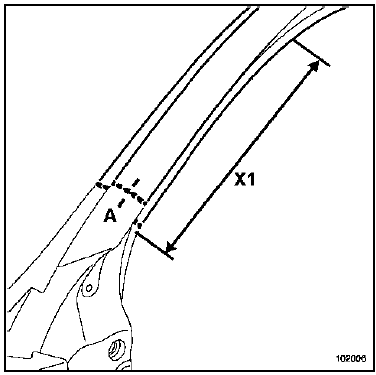

Nota : Il est possible d'effectuer la coupe (a) dans la zone (X1). |
Nota : La position de la coupe ne doit pas être effectué sur l'insert gonflant. |

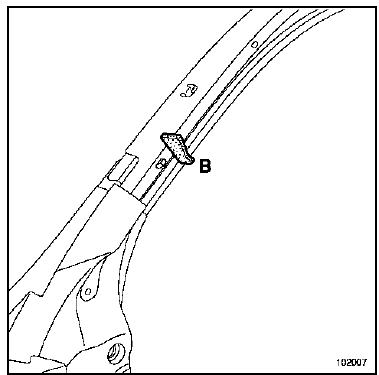

Insert gonflant supérieur de pied avant (B).
Nota : II est impératif de remplacer les inserts gonflants (voir méthode décrite chapitre 40A-L). |

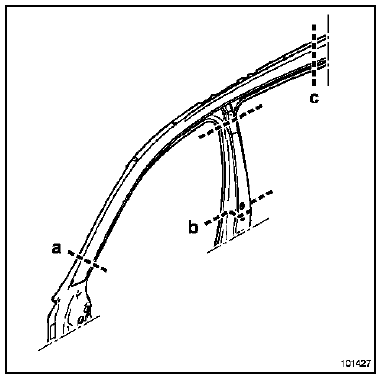

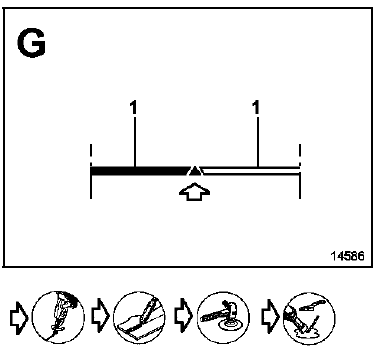

Détail de la coupe (b)
Version 5 portes
Version 3 portes

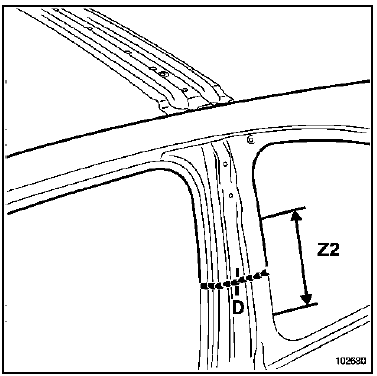

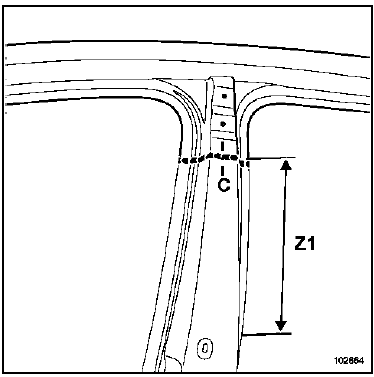

Nota : II est possible d'effectuer la coupe (b) dans la zone (Z1) ou (Z2) suivant version. |

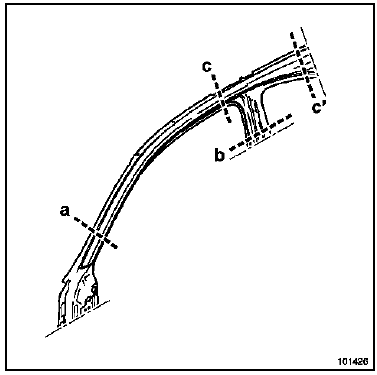

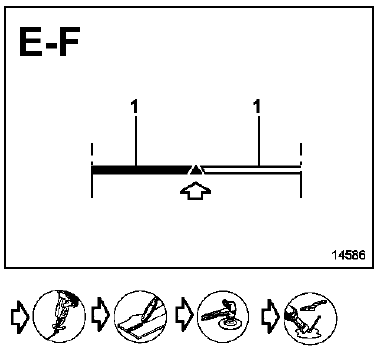

Détail de la coupe (c, c')
Version 3 portes

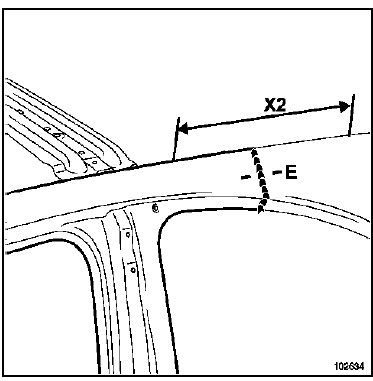

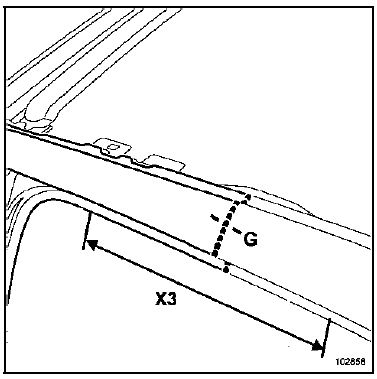

Nota : Il est possible d'effectuer la coupe (c) dans la zone (X2) ou (X3) suivant le degré du choc. |

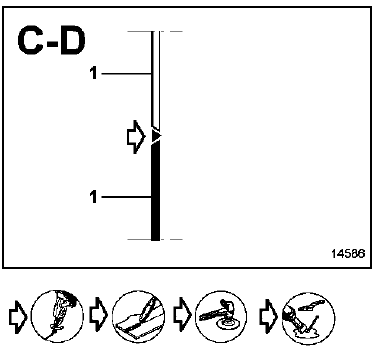

Détail de la coupe (c)

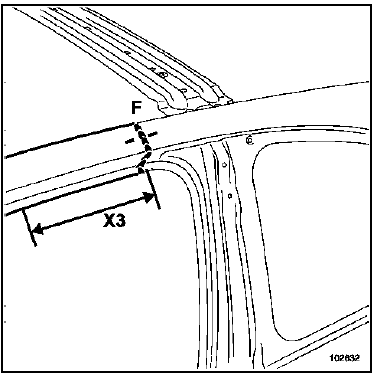

Nota : II est possible d'effectuer la coupe (c) dans la zone (X3). |
Remorquage
ATTENTION :Pour le remorquage, se référer à la loi en
vigueur
dans chaque pays.
Ne jamais prendre les tubes de transmission comme
point d'attache.
N'utiliser les points de remorquage que pour le
remorquage sur route.
Ne pas se servir des points ...
Traverse latérale avant de plancher
central
Le remplacement de cette pièce peut s'effectuer
suivant deux possibilités :
complète : opération liée au remplacement partiel du
tablier pour une collision latérale,
partielle : suivant la coupe (a), opération
complémenta ...
Tôle d'entraînement
F4R ou K4M, et DP0
Outillage spécialisé indispensable
Mot.1677
Secteur d'immobilisation
du volant moteur
(moteurs F)
Mot. 582-01
Secteur d'immobilisation
du volant moteur
(moteurs K)
Matériel indispensable
...
