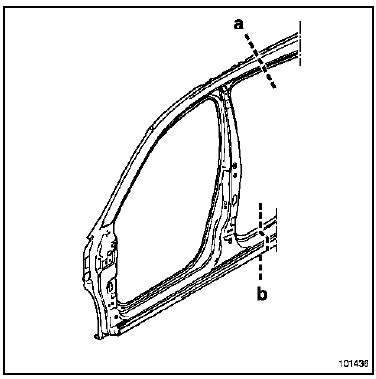

Cette pièce peut être remplacée partiellement suivant les coupes (a) et (b) : opération complémentaire au pavillon pour une collision latérale.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |
COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Axe soudée
Goujon soudé
Version 3 portes et Société
Particularité de la Version 3 portes

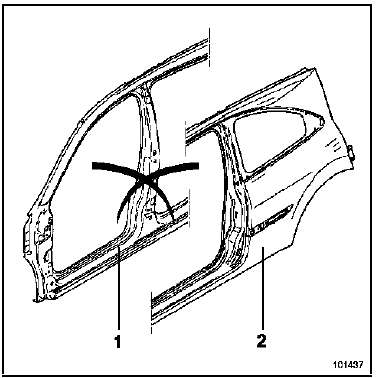

ATTENTION Le magasin de pièces de rechange livre uniquement des parties avant de côté de caisse (1) versions 3 portes et société. Pour les versions 5 portes, il est nécessaire de conserver la partie commune aux versions 3 portes et société (pieds avant) et de supprimer le pied milieu. |
Lors d'un collision importante, il est nécessaire de commander en supplément le panneau d'aile arrière (2) pour compléter le côté de caisse.
Nota : Les pièces (1) et (2) sont livrées suffisamment longues afin d'assurer un recouvrement des pièces de rechange. |
PIECES CONCERNEES (épaisseur en mm) :

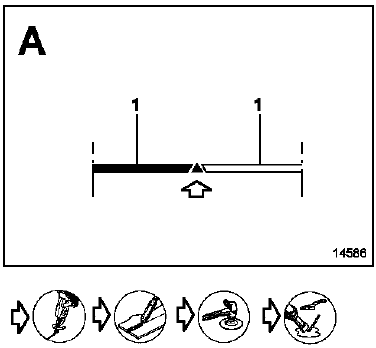

Détail de la coupe (a)
Version 5 portes

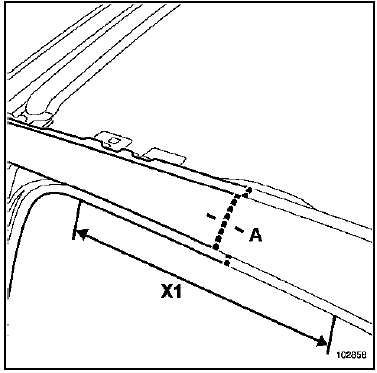

Nota : Il est possible d'effectuer la coupe (a) dans la zone (X1). |

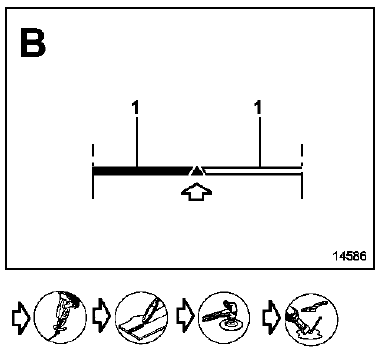

Détail de la coupe (b)
Nota : Il n'est pas conseillé d'effectuer la coupe (b) au-delà de cette limite pour éviter de couper dans le renfort anti-intrusion ainsi que sur l'insert gonflant. |

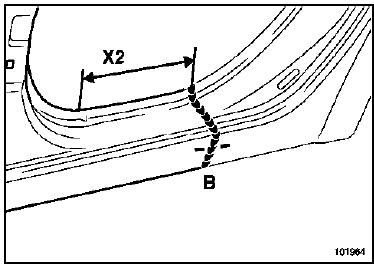

Nota : Il est possible d'effectuer la coupe (d) dans la zone (X2). |
