Le remplacement de cette pièce est une opération de base.
Celle-ci concerne uniquement les versions équipées de toit ouvrant.
| NOTA : Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine. |
Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

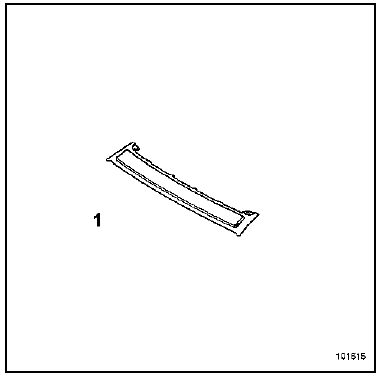

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule.

PIECES CONCERNEES (épaisseur en mm) :

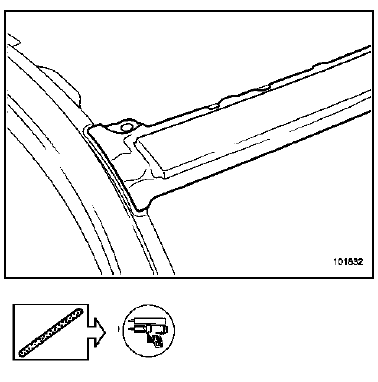

PIECE EN POSITION

Pavillon
Partie arrière de pavillonPorte-moyeu
