Le remplacement de cette pièce est une opération de base.
| NOTA : La méthode ne présente pas de difficulté particulière. |
Dans le cas où les points de soudure ne sont pas réalisables avec la pointeuse électrique, ceux-ci peuvent être remplacés par des bouchonnages.
Pour les zones d'encollage, il est nécessaire l'utiliser une colle de calage type M.J.Pro (référence : 77 11 172 676).
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

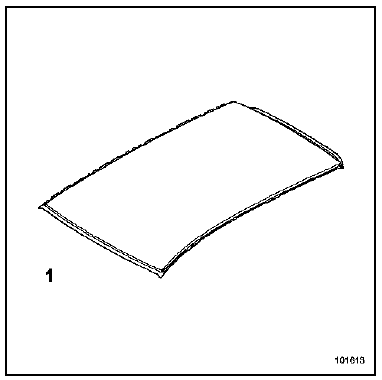

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule.

PIECES CONCERNEES (épaisseur en mm) :

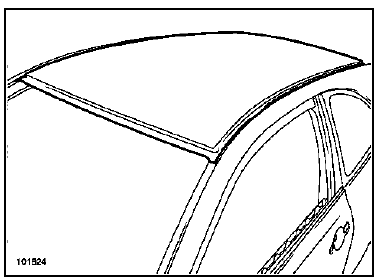

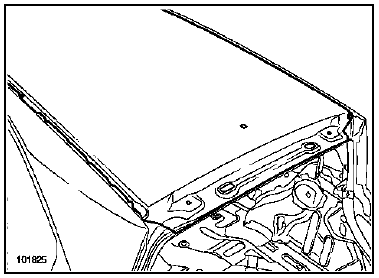

PIECE EN POSITION

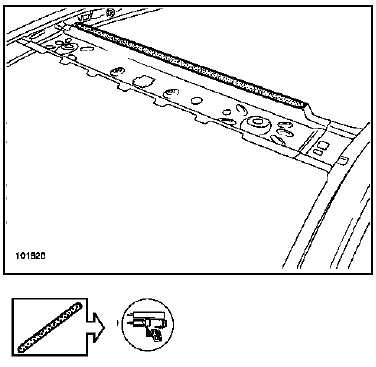

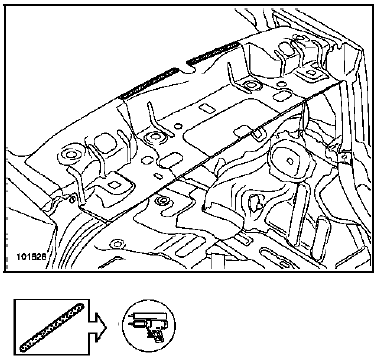

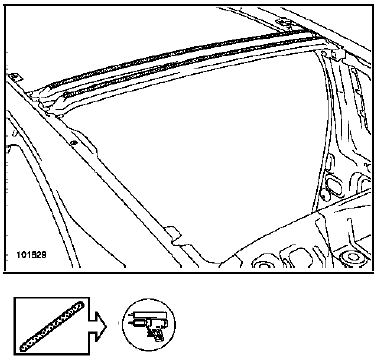

Zone d'encollage



Dessus de caisse
Partie avant de pavillonClapet de retenue
d'amplificateur de freinage
F4R ou K4J
