Revue technique Renault Megane: Joint de sortie de différentiel
DP0
|
Outillage spécialisé indispensable |
|
| Bvi. 1459 | Montage joint de sortie de transmission droite |
| Bvi. 1460 | Montage joint de sortie de transmission gauche |
|
Couples de serragem
|
|
| vis de roues | 11 daN.m |
| écrou de rotule inférieure | 6,2 daN.m |
| vis de fixation de la reprise de couple sur berceau | 10,5 daN.m |
| vis de biellette de reprise de couple sur Moteur K | 10,5 daN.m |
| vis de biellette de reprise de couple sur Moteur F | 18 daN.m |
| écrou rotule de direction | 3,7 daN.m |
| écrou de moyeu | 28 daN.m |
| cache batterie | 0,4 daN.m |
DÉPOSE
- Cette opération se réalise après la dépose du demitrain correspondant (voir manuel de réparation 364 chapitre 2).
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer le cache batterie.
- Débrancher la batterie en commençant par la borne négative.
- Déposer le protecteur sous moteur.

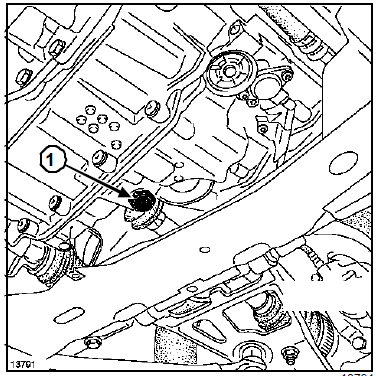

- Vidanger la boîte de vitesses automatique par le bouchon (1).
- Déposer le joint de sortie différentiel défectueux à l'aide d'un tournevis ou d'un crochet en prenant soin de ne pas rayer les surfaces en contact.
| ATTENTION Veiller à ne pas faire tomber le ressort du joint dans la boîte de vitesses automatique. |
REPOSE
- La mise en place du joint s'effectue avec l'outil (Bvi.1459) ou avec l'outil (Bvi. 1460) côté gauche et côté droit.
- Guider l'ensemble jusqu'à ce que l'outil soit en appui sur le carter de la boîte de vitesses automatique.
- Procéder dans le sens inverse de la dépose.
- Serrer aux couples :
- les vis de roues (11 daN.m),
- l'écrou de rotule inférieure (6,2 daN.m),
- les vis de fixation de la reprise de couple sur berceau (10,5 daN.m),
- les vis de biellette de reprise de couple sur Moteur K (10,5 daN.m),
- les vis de biellette de reprise de couple sur Moteur F (18 daN.m),
- l'écrou rotule de direction (3,7 daN.m),
- l'écrou de moyeu (28 daN.m).
- Effectuer le remplissage de la boîte de vitessses automatique et faire le contrôle de niveau (Chapitre Boîte de vitesses automatique, Remplissage - Niveaux, page 23A-6).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer au couple le cache batterie (0,4 daN.m).
