Revue technique Renault Megane: Partie arrière de pavillon
Le remplacement de cette pièce est une opération de base.
Celle-ci concerne uniquement les versions équipées de toit ouvrant.
| NOTA : La méthode ne présente pas de difficulté particulière |
Dans le cas où les points de soudure ne sont pas réalisables avec la pointeuse électrique, ceux-ci peuvent être remplacés par des bouchonnages.
Pour les zones d'encollage, il est nécessaire d'utiliser une colle de calage type M.J.Pro (référence : 77 11 172 676).
Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

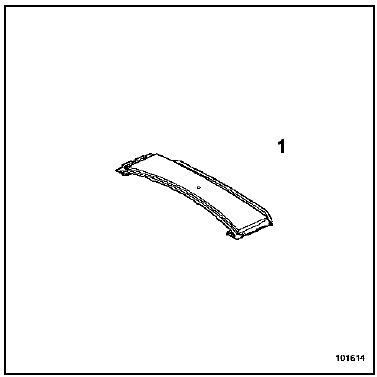

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule.
PIECES CONCERNEES (épaisseur en mm) :
- Partie arrière de pavillon 0,7

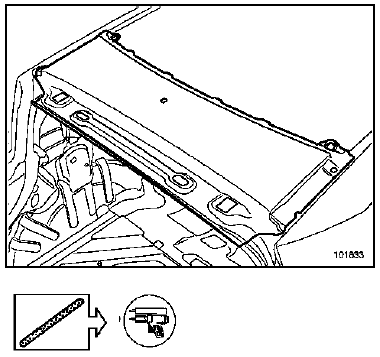

PIECE EN POSITION
