Protection anti-corrosion
RAPPEL

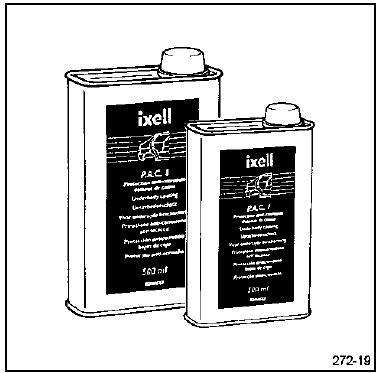

- Les corps creux de la structure de ce véhicule sont protégés en usine à l'aide d'une cire injectée à chaud. Pour garantir une protection équivalente après réparation, il sera nécessaire d'injecter successivement deux produits complémentaires qui constituent un kit appelé "PAC1, PAC2".
- Après injection, tous les orifices doivent être obstrués à l'aide d'obturateurs adaptés à la forme de chacun d'eux.
- Les produits et matériels nécessaires pour réaliser ces opérations sont disponibles au Magasin de Pièces de Rechange :
Produit : 71 11 170 744

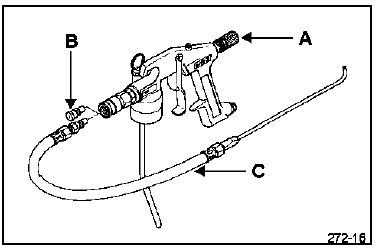

Matériel : ensemble pistolet 77 11 172 528
cartouche vide : 77 11 172 625
Pour les obturateurs, les informations nécessaires se trouvent dans le catalogue pièces de rechange du véhicule :
PR 1334, planches 64 011 et 64 021.

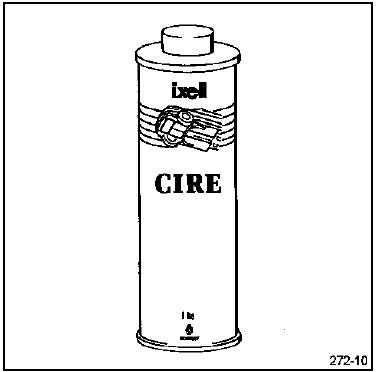

Le soubassement sous plancher est protégé avec une cire spécifique : 77 11 172 529.
Restructuration du soubassement
PIECES NECESSITANT UNE MISE AU MARBRE
Support moteur
Passage de roue avant
Demi-bloc avant
Longeron avant
Support de traverse radiateur
Boîtier de ...
