Revue technique Renault Megane: Navigation "haut de gamme" : Branchements de l'unité centrale de communication

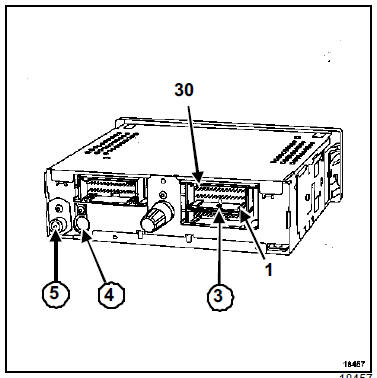

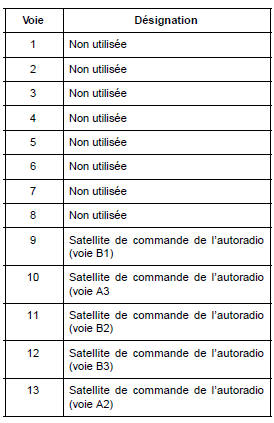

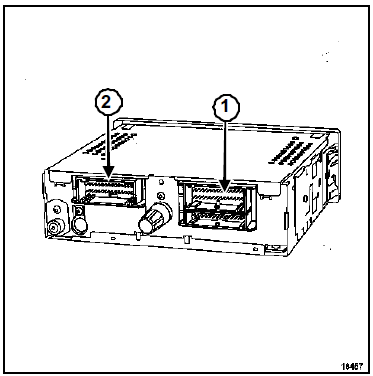

Connecteur (1) 15 voies (rouge)

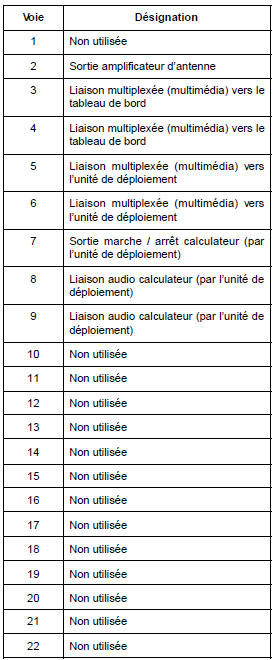

Connecteur (2) 30 voies (gris)

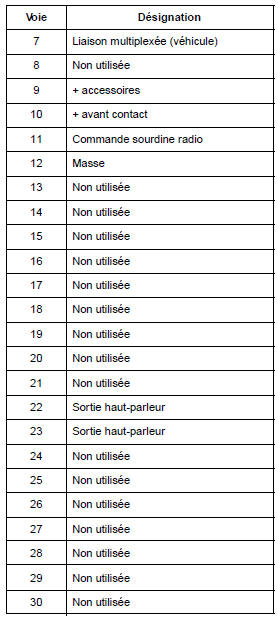

Connecteur (3) 30 voies (vert)
(4) et (5) : entrée et sortie d'antenne radio.
Navigation "haut de gamme" :
Unité centrale de
communication
Outillage spécialisé indispensable
Outillage spécialisé indispensable
Outil de dépose autoradio
Philips
L'unité centrale de co ...
