Revue technique Renault Megane: Articulation élastique
B84 ou C84 ou S84
|
Matériel indispensable |
| sangles de sécurité |
| presse-pédale |
| vérin d'organes |
|
Couples de serragem
|
|
| vis de fixation des articulations | 12,5 daN.m |
Ne jamais prendre appui sur le train arrière avec un système de levage.
- Mettre le véhicule sur un pont élévateur à deux colonnes.
Nota :
|

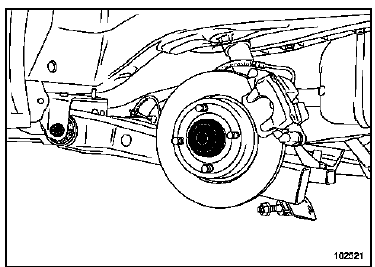

L'opération est réalisée avec la fixation inférieure des amortisseurs déposée.
- Mettre en place l'outil presse-pédale.

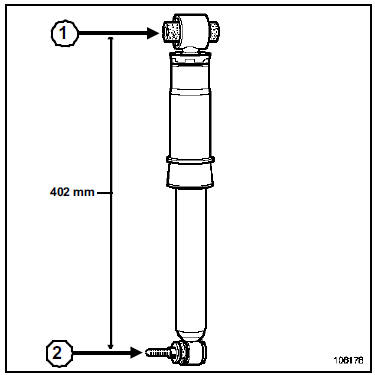

- Positionner à l'aide de l'outil vérin d'organes, pour obtenir une cote d'entraxe des points de fixation de fixation d'amortisseur (fixation sur caisse (1), fixation sur essieu (2)) correspondant à une une longueur de 402 mm.
- Serrer au couple les vis de fixation des articulations (12,5 daN.m).
Ensemble du train arrière
Outillage spécialisé indispensable
Mot. 1390
Support pour dépose -
repose groupe motopropulseur
Matériel indispensable
...
