Revue technique Renault Megane: Etrier de frein

Outillage spécialisé indispensable

Fre. 1190-01 Repousse-piston d'étrier de frein



Couples de serragem

vis de colonnettes 3,6 daN.m
flexible de frein 1,7 daN.m
vis de fixation de roue 11 daN.m

Lors du remplacement des plaquettes de frein ou d'un disque, remplacer impérativement les plaquettes ou le disque du côté opposé.

Nota : Les étriers livrés en pièce de rechange sont préremplis.

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débloquer le frein de parking.
  •  Déposer la roue arrière.
  •  Dégrafer le câble de frein de parking.
  •  Mémoriser le cheminement du câble de frein de stationnement pour la repose.

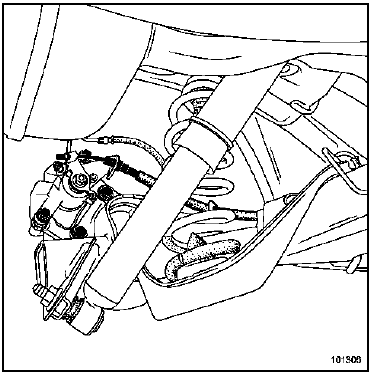

  •  Desserrer le flexible de frein.
  •  Déposer :
  •  les vis de fixation de colonnettes,
  •  l'étrier.
  •  Placer un bouchon sur le flexible.
  •  Vérifier l'état des éléments de freinage.
  •  Remplacer les pièces défectueuses.
  •  Nettoyer l'étrier et le support de l'étrier.

REPOSE

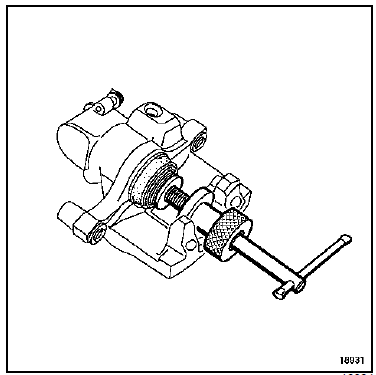

  • Repousser le piston d'étrier à l'aide de l'outil (Fre.

    1190-01) jusqu'à ce qu'il soit au fond de son alésage.

  • Reposer :
  •  les plaquettes de frein,
  •  l'étrier,
  •  les vis de colonnettes.
Nota : Enduire les vis de colonnettes de produit de type FRENBLOC avant leur montage.
  • Serrer au couple les vis de colonnettes (3,6 daN.m).
  •  Serrer au couple le flexible de frein (1,7 daN.m).

  • Reposer le câble de frein de parking.
  •  Vérifier que l'arrêt du câble de frein de parking soit correctement engagé dans son logement.
  •  Purger le circuit de freinage (Chapitre Généralités, Purge du circuit de freinage, page 30A-5).
  •  Vérifier le niveau de liquide de frein.
  •  Actionner plusieurs fois la commande de frein de parking pour activer la fonction serrage - desserrage et activer le rattrapage de jeu automatique de jeu des étriers.
  •  Reposer la roue.
  •  Serrer au couple les vis de fixation de roue (11 daN.m).
