Revue technique Renault Megane: Support d'étrier de frein
|
Outillage spécialisé indispensable |
|
| Fre. 1190-01 | Repousse-piston d'étrier de frein |
|
Couples de serragem
|
|
| vis de fixation du support d'étrier | 10,5 daNm |
| vis de colonnettes | 3,6 daN.m |
| vis de fixation de roue | 11 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Débloquer le frein de parking.
- Déposer la roue arrière.

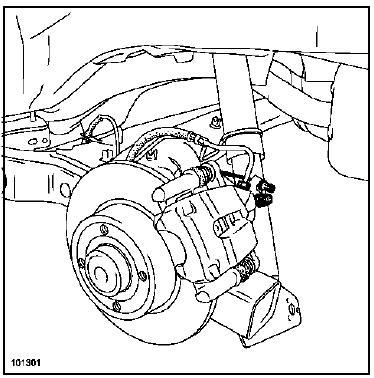

- Dégrafer le câble de frein de parking.
- Mémoriser le cheminement du câble de frein de parking pour la repose.
- Déposer :
- les vis de colonnettes,
- l'étrier.
- Suspendre l'étrier.
- Déposer :
- les plaquettes,
- les vis de fixation de support d'étrier,
- le support d'étrier.
- Vérifier l'état des éléments de freinage.
- Remplacer les pièces défectueuses.
- Nettoyer l'étrier et le support d'étrier.
REPOSE
- Reposer :
- le support d'étrier,
- les vis de fixation du support d'étrier.
| Nota : Enduire les vis du support d'étrier et de colonnettes de produit de type FRENBLOC avant leur montage. |
- Serrer au couple les vis de fixation du support d'étrier (10,5 daNm).

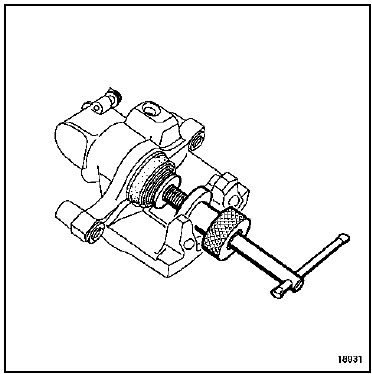

- Repousser le piston d'étrier à l'aide de l'outil (Fre.1190-01) jusqu'à ce qu'il soit au fond de son alésage.
- Reposer :
- les plaquettes de frein,
- l'étrier,
- les vis de colonnettes.
- Serrer au couple les vis de colonnettes (3,6 daN.m).
- Reposer les câbles de frein de parking.
- Vérifier que l'arrêt de câble du frein de parking soit correctement engagé dans son logement.
- Actionner plusieurs fois la commande de frein de parking pour activer la fonction serrage et desserrage ainsi que pour activer le rattrapage automatique de jeu des étriers.
- Reposer la roue.
- Serrer au couple les vis de fixation de roue (11 daN.m).
