Revue technique Renault Megane: Armature de siège avant

COUPLES DE SERRAGE (en N.m)

Vis M8 25
Ecrous M10 66
Fixations de ceinture 21
Fixations "armature - glissières" 21
Vis de l'airbag anti-glissement 8



IMPORTANT :

Avant toute intervention sur le système d'airbag, verrouiller le boîtier électronique à l'aide des outils de diagnostic (voir chapitre 8).



ATTENTION :

II est interdit de manipuler les systèmes pyrotechniques (prétensionneurs ou airbag) près d'une source de chaleur ou d'une flamme, il y a risque de déclenchement.

DEPOSE

Déposer :

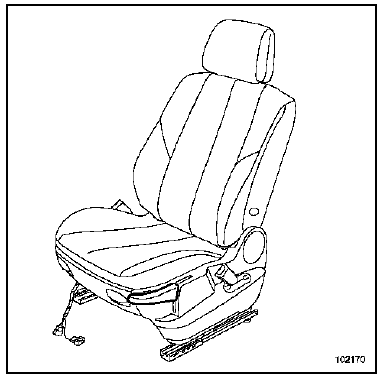

  •  le siège (voir chapitre 75A-A),
  •  l'appuie-tête.

DESHABILLAGE

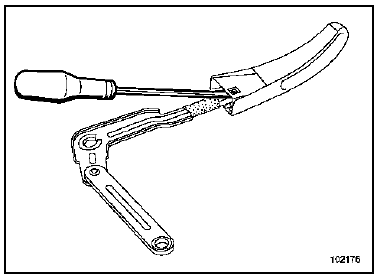

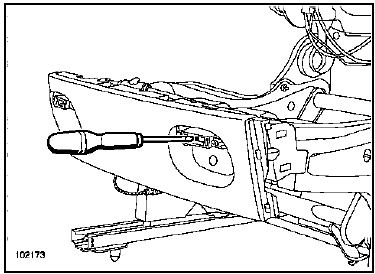

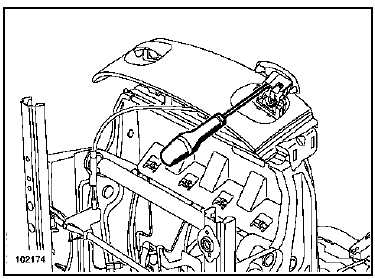

Déclipper la poignée de rehausse d'assise à l'aide d'un

Déclipper la poignée de rehausse d'assise à l'aide d'un tournevis plat.

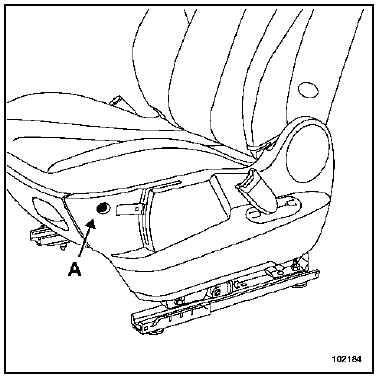

Déposer la vis de carter (A).

Déposer la vis de carter (A).

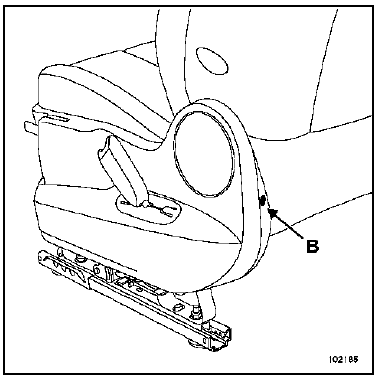

Déposer la vis de carter (B).

Déposer la vis de carter (B).

Dégager le carter.

Régler l'assise en position haute (ressort détendu au

Régler l'assise en position haute (ressort détendu au maximum).

Déposer :

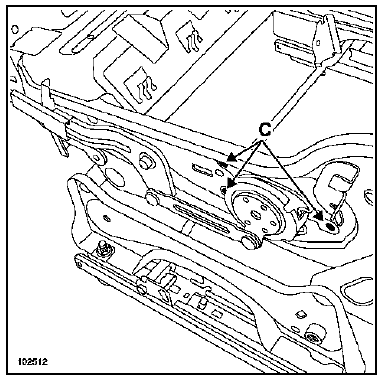

  •  les rivets du mécanisme de réglage de réhausse (C),
  •  le mécanisme et la commande.

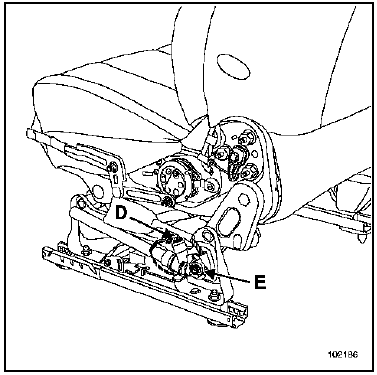

Débrancher le connecteur du prétensionneur (D).

Débrancher le connecteur du prétensionneur (D).

Déposer la vis du prétensionneur (E).

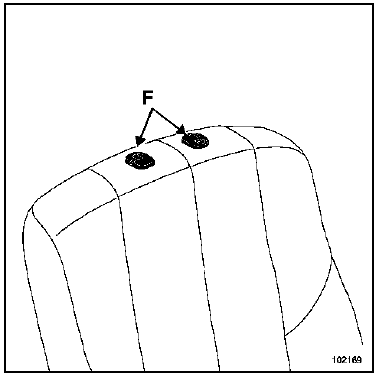

Déposer les caches (F) des guides d'appuie-tête.

Déposer les caches (F) des guides d'appuie-tête.

Dégager la coiffe au niveau des guides d'appuie-tête.

Déposer le cache de fixation de la molette de réglage

Déposer le cache de fixation de la molette de réglage lombaire, à l'aide de l'outil Car. 1597.

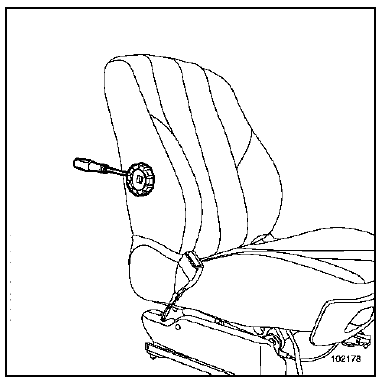

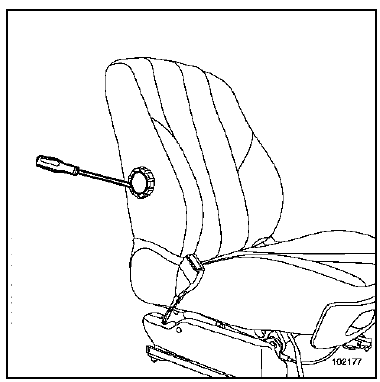

Déposer la molette de réglage lombaire, à l'aide d'un

Déposer la molette de réglage lombaire, à l'aide d'un tournevis.

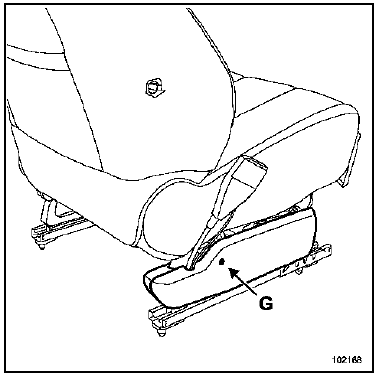

Déposer la vis du carter (G).

Déposer la vis du carter (G).

Dégager le carter.

Débrancher le connecteur du prétensionneur.

Débrancher le connecteur du prétensionneur.

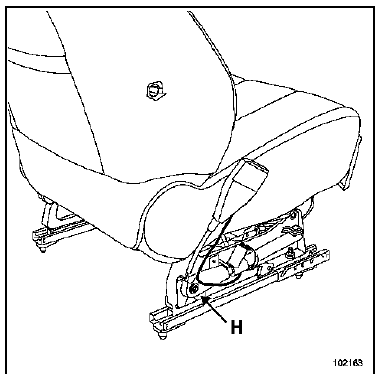

Déposer la vis du prétensionneur (H).

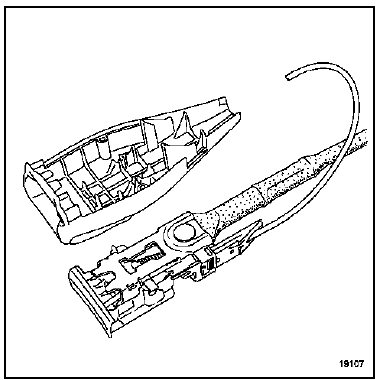

Particularité du connecteur de ceinture :

Particularité du connecteur de ceinture :

Pour déclipper le connecteur, déposer les vis de fixation des deux demi-coquilles de la boucle.

Déposer :

Déposer :

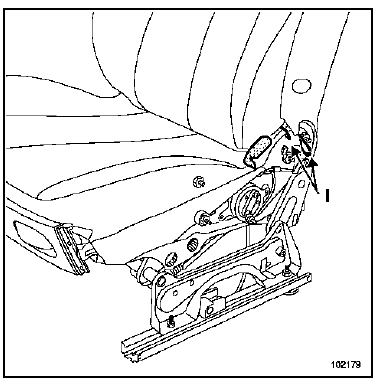

  •  les élastiques de la coiffe (I),
  •  le rabat de coiffe.

Dégrafer les agrafes de la coiffe au niveau de l'airbag.

Dégrafer les agrafes de la coiffe au niveau de l'airbag.

Dégager les élastiques de maintien inférieur de la

Dégager les élastiques de maintien inférieur de la coiffe de dossier.

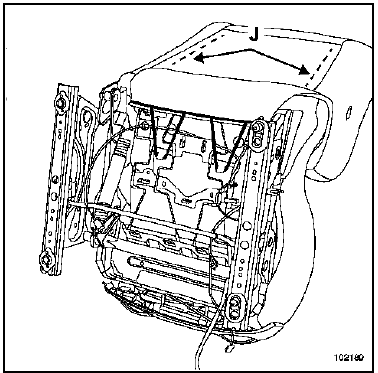

Dégrafer les agrafes des retenues dorsales de coiffe (J).

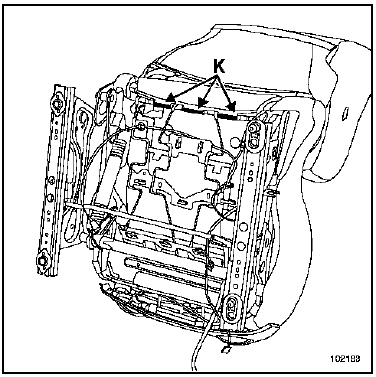

Déposer les profils de maintien de la coiffe (K).

Déposer les profils de maintien de la coiffe (K).

ATTENTION :

Dégager soigneusement la coiffe, en maintenant les bandes velcro de la mousse pour ne pas détériorer la mousse de dossier.

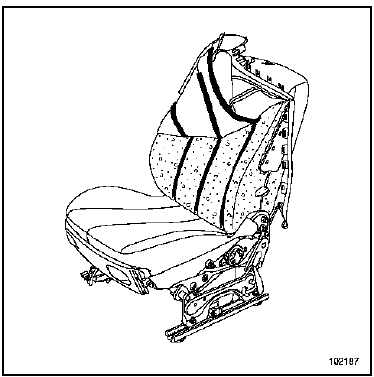

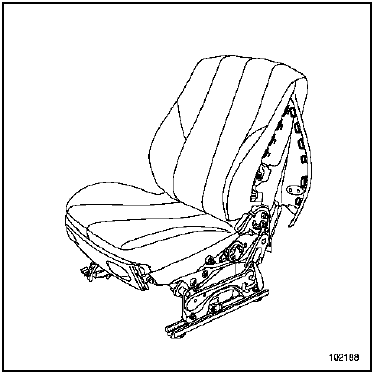

Déposer soigneusement la coiffe de dossier au niveau

Déposer soigneusement la coiffe de dossier au niveau des appuie-têtes.

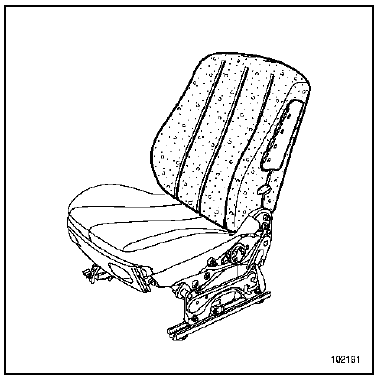

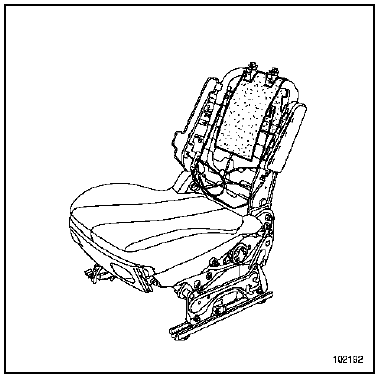

Déposer la mousse de dossier.

Déposer la mousse de dossier.

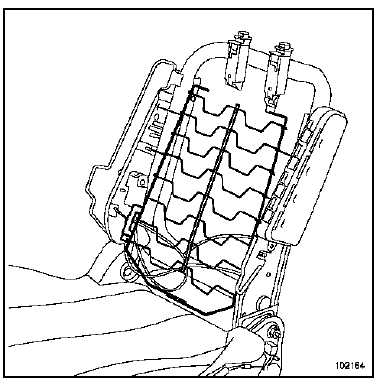

Dégager le feutre d'armature de dossier.

Dégager le feutre d'armature de dossier.

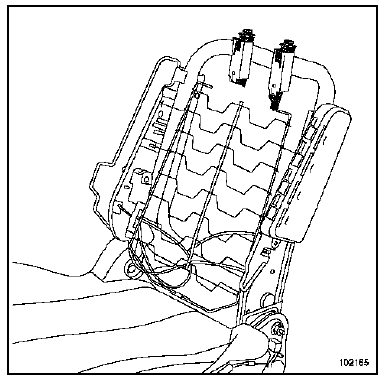

Déposer les guides d'appuie-tête.

Déposer les guides d'appuie-tête.

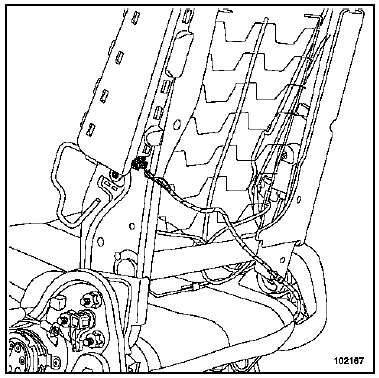

Débrancher :

Débrancher :

  •  le connecteur,
  •  la cosse de l'airbag.

Percer le rivet.

Déposer l'airbag.

Débrancher la cosse.

Débrancher la cosse.

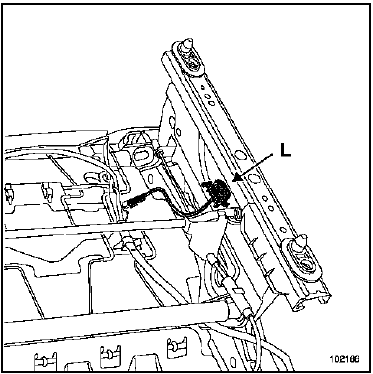

Déclipper le contacteur (L).

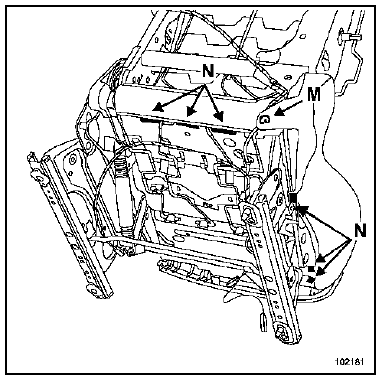

Déposer l'agrafe (M).

Déposer l'agrafe (M).

Dégager les profils de maintien de la coiffe (N).

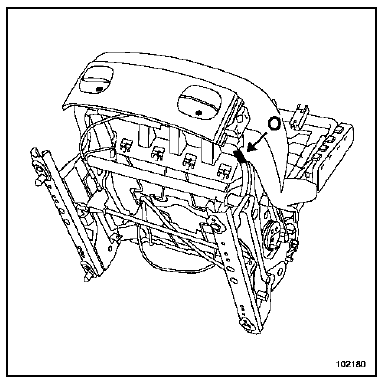

Dégager le profil de maintien de la coiffe (O).

Dégager le profil de maintien de la coiffe (O).

Déposer les vis du carter frontal.

ATTENTION :

Dégager soigneusement la coiffe, en maintenant les bandes velcro de la mousse pour ne pas détériorer la mousse d'assise.

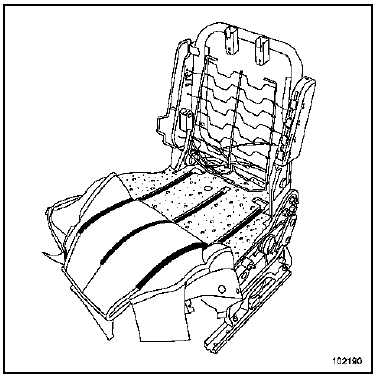

Dégager soigneusement la coiffe d'assise.

Dégager soigneusement la coiffe d'assise.

Déposer la mousse d'assise.

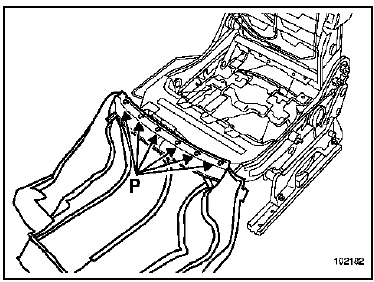

Dégrafer les agrafes de coiffe (P).

Dégrafer les agrafes de coiffe (P).

Déposer la nappe du mécanisme de réglage lombaire.

Déposer la nappe du mécanisme de réglage lombaire.

Déposer les arrêts de gaine des câbles de commande.

Déposer les arrêts de gaine des câbles de commande.

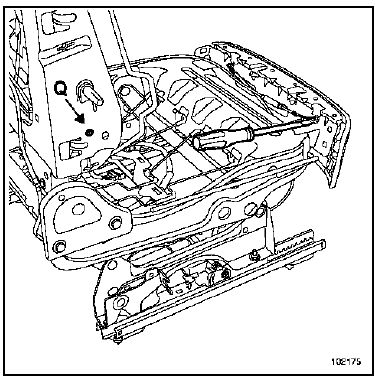

Percer le rivet (Q) du mécanisme de réglage lombaire.

Déposer le mécanisme.

Déposer la vis de fixation de la poignée de réglage des

Déposer la vis de fixation de la poignée de réglage des glissières.

Dégager la poignée.

Opération à réaliser également sur la poignée de réglage de dossier.

Dégager les câbles des commandes de

Dégager les câbles des commandes de déverrouillage.

Dégager le carter frontal.

Déclipper la biellette de déverrouillage de dossier.

Déclipper la biellette de déverrouillage de dossier.

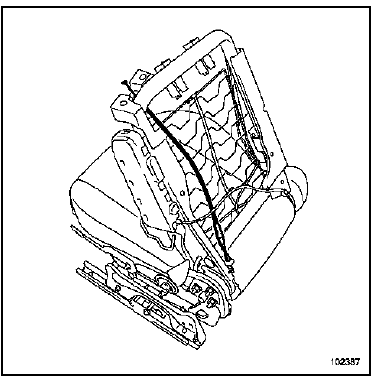

Dégager le câble.

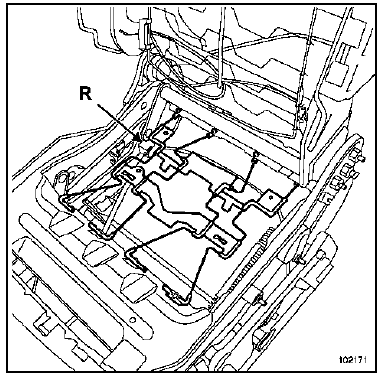

Déclipper :

Déclipper :

  •  la nappe,
  •  les arrêts de câble (R).

Pour une opération de remplacement du mécanisme de rehausse d'assise : La pièce de rechange se compose du mécanisme de rehausse et de la commande.

Méthode :

  •  la dépose du ressort de rappel n'est pas nécessaire,
  •  régler l'assise en position haute (ressort détendu au maximum),

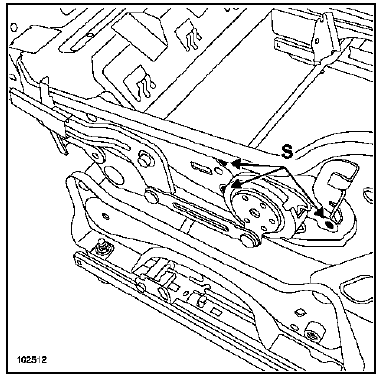

  •  percer les trois rivets (S),
  •  déposer le mécanisme et la commande,
  •  nettoyer les cannelures de l'axe.

Dépose des armatures "dossier-assise"

Dépose des armatures "dossier-assise"

IMPORTANT :

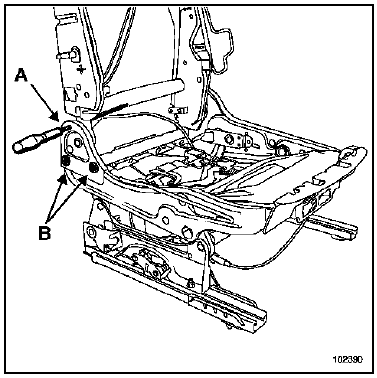

Faire traverser une pige métallique de part et d'autre de l'armature par l'ajourage (A), la sangler si besoin.

Vérifier sa tenue avant toute manipulation.

Déposer les vis (B).

Déposer les vis (B).

ATTENTION :

Lors de la dépose, garder la pige en place.

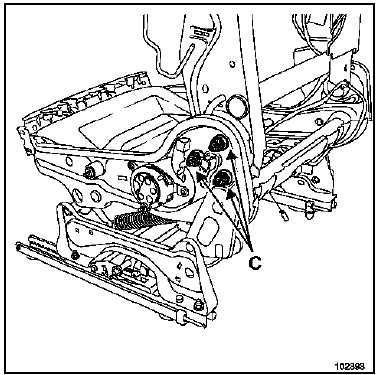

Déposer :

Déposer :

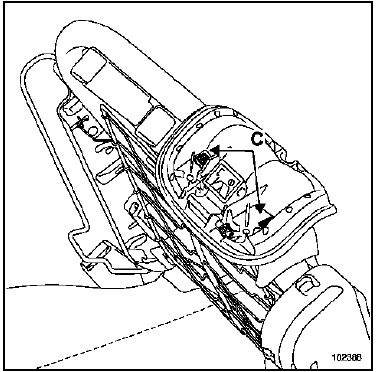

  •  les vis (C),
  •  l'armature de dossier.

REPOSE

Adaptation de la pièce de rechange pour une opération de remplacement de l'armature de dossier pour un siège version 5 portes :

  •  l'armature de dossier de rechange est une armature version C (3 portes),
  •  une opération de découpe est nécessaire au niveau de la plaque porte mécanisme de déverrouillage de dossier (voir ci-dessous).

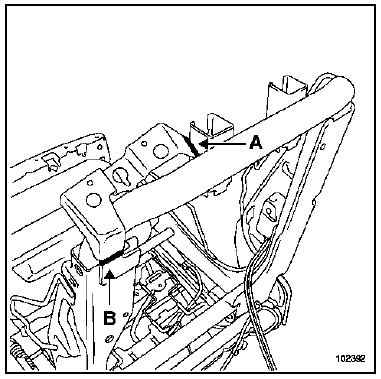

Couper la plaque support mécanisme de

Couper la plaque support mécanisme de déverrouillage de dossier suivant les repères (A) et (B).

IMPORTANT :

Ne pas retirer le collier plastique en (C).

Vérifier sa tenue avant toute manipulation, pour tout doute, placer une pige de part et d'autre des armatures (C).

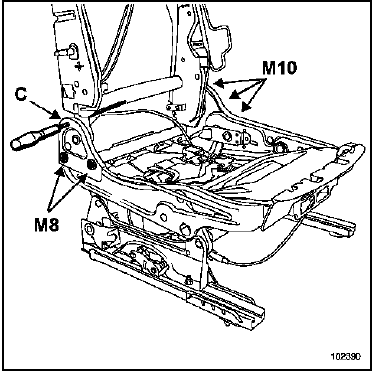

Prévissage et vissage des fixations de l'armature :

  •  prévissage des trois écrous M10 à 20 N.m,
  •  prévissage des deux vis M8,
  •  vissage au couple 66 N.m des écrous M10,
  •  vissage au couple 25 N.m des vis M8.

Couper le collier plastique en (C).

Regarnir le siège.

Procéder dans le sens inverse de la dépose.

Serrer au couple.

Particularités du siège version 3 portes

La dépose reste identique au siège version 5 portes excepté les particularités ci-dessous :

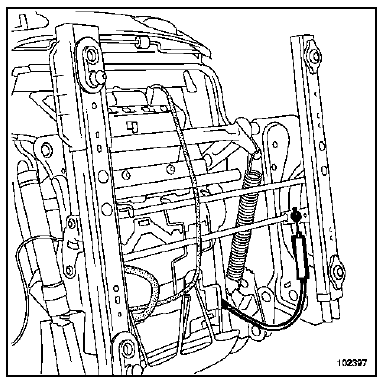

Déclipper l'arrêt de câble pour donner de la liberté au

Déclipper l'arrêt de câble pour donner de la liberté au niveau de la commande de déverrouillage de dossier.

Déposer :

Déposer :

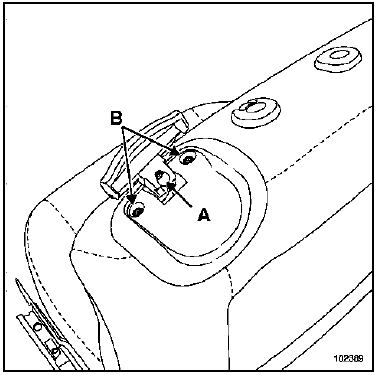

  •  la vis de la poignée (A),
  •  les vis de l'enjoliveur de poignée (B).

Dégager la butée de câble du mécanisme de

Dégager la butée de câble du mécanisme de déverrouillage de dossier.

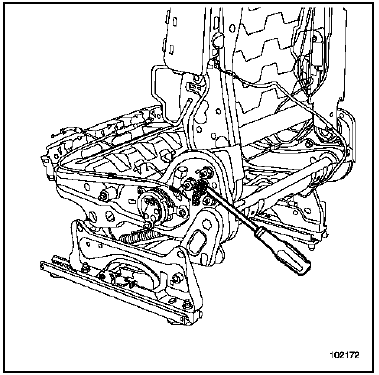

A l'aide d'un tournevis, déclipper le support de mécanisme (C).

Déclipper les arrêts de câble.

Déclipper les arrêts de câble.

Dégager le câble.

Déclipper les arrêts de câble.

Déclipper les arrêts de câble.

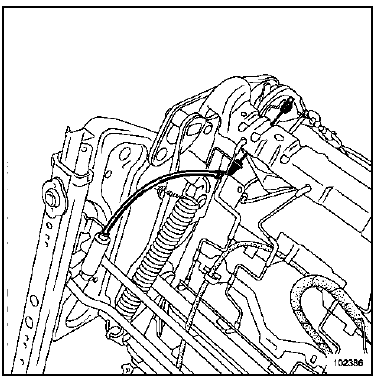

Dégager le câble du mécanisme de réglage des glissières.

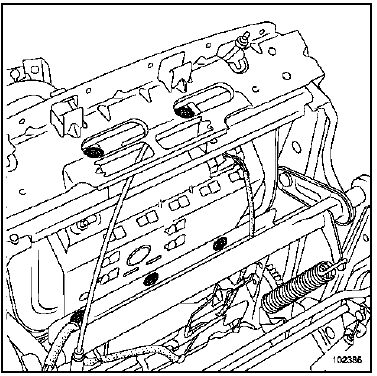

Déposer les vis de fixation de l'airbag anti-glissement.

Déposer les vis de fixation de l'airbag anti-glissement.

REPOSE

Particularité de la repose de l'airbag anti-glissement :

COUPLE DE SERRAGE (en N.m)

Vis de fixation de l'airbag anti-glissement 8

Ordre de serrage des vis :

  •  la vis frontale gauche,
  •  la vis frontale droit,
  •  la vis centrale arrière,
  •  les deux vis extérieures arrière.

Procéder dans le sens inverse de la dépose.

ATTENTION :

Avant la repose de la coiffe de dossier, vérifier le collage des bandes velcro sur la mousse de dossier.
