Revue technique Renault Megane: Siège complet
|
COUPLE DE SERRAGE (en N.m)
|
|
| Vis de siège | 35 |
| IMPORTANT : Avant toute intervention sur le système d'airbag, verrouiller le boîtier électronique à l'aide des outils de diagnostic (voir chapitre 8). |
DEPOSE
Protéger :
- la garniture de bas de marche avant,
- la moquette.

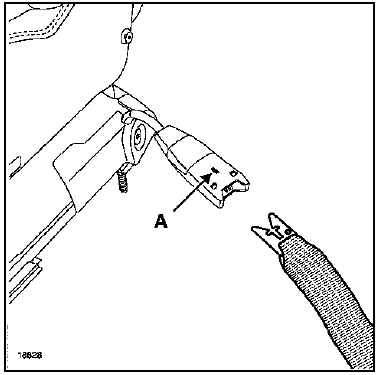

Décrocher la ceinture de sécurité en appuyant sur le verrou (A).

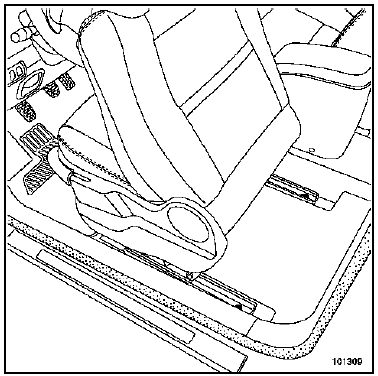

Mettre le siège en position avant.
Déposer les vis de fixation arrière.

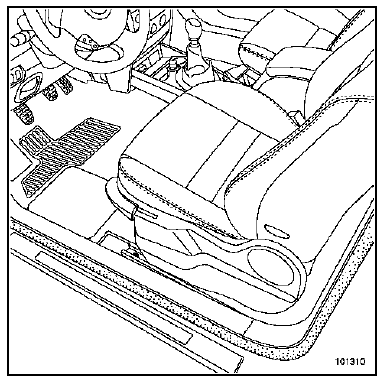

Mettre le siège en position arrière.
Déposer les vis de fixation avant.

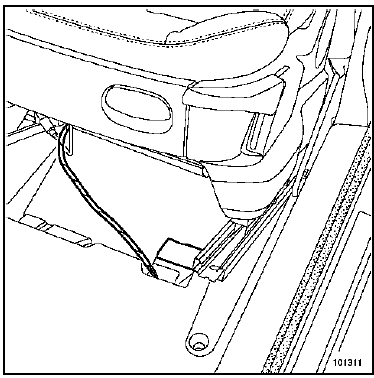

Débrancher le connecteur sous siège.
Déposer le siège.
Cette intervention nécessite deux opérateurs.
REPOSE
Procéder dans le sens inverse de la dépose.
| ATTENTION : Respecter l'ordre de serrage des vis de siège. |

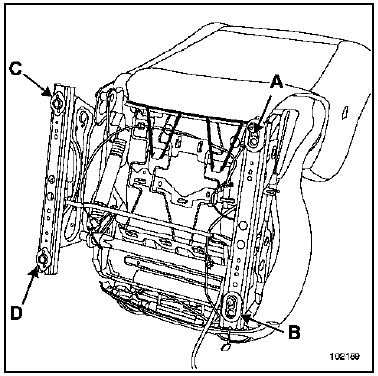

Serrer :
- la vis arrière (A) vers l'intérieur du véhicule,
- la vis avant (B) vers l'intérieur du véhicule,
- la vis arrière (C) vers l'extérieur du véhicule,
- la vis avant (D) vers l'extérieur du véhicule.
Serrer au couple.
Armature de siège avant
COUPLES DE SERRAGE (en N.m)
Vis M8
25
Ecrous M10
66
Fixations de ceinture
21
Fixations "armature - glissières"
21
...
