Revue technique Renault Megane: Désignation des pièces

RAPPEL

Pour faciliter les recherches tous les chapitres sont indiqués en face de chaque pièce afin de s'y reporter rapidement.

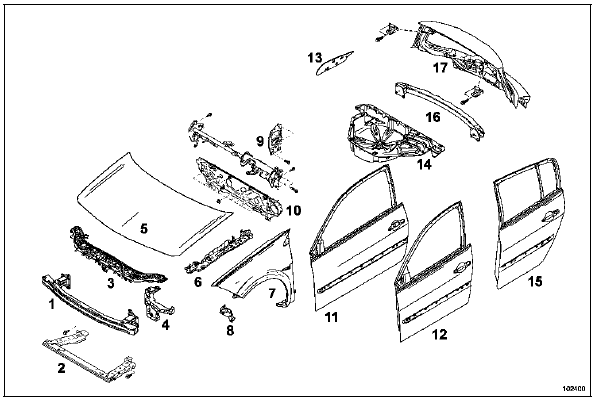

STRUCTURE PIECES AMOVIBLES

1. Traverse de choc avant (41A A)
2.  Traverse support de radiateur (41A B)
3.  Partie centrale de façade avant (42A D)
4.  Partie latérale de façade avant (42A D)
5.  Capot avant (48A A)
6.  Support de fixation supérieure d'aile avant (42A B)
7.  Aile avant (42A A)
8.  Support de fixation inférieure d'aile avant (42A C)
9.  Traverse de planche de bord (42A Q)
10.  Platine de tablier (42A R)
11.  Porte latérale avant version C (47A A)
12.  Porte latérale avant version B (47A A)
13.  Trappe à carburant (47A E)
14.  Plancher arrière partie arrière (41D C)
15.  Porte latérale arrière (47A C)
16.  Traverse de choc arrière (41D A)
17.  Hayon (48A B)

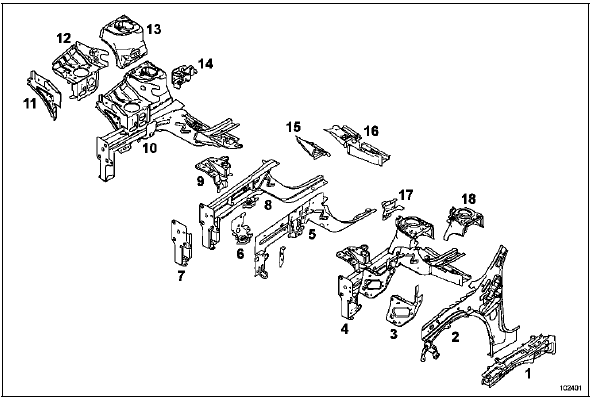

STRUCTURE AVANT

1. Renfort supérieur de côté d'auvent (42A F)
2.  Côté d'auvent (42A E)
3.  Traverse latérale extrême avant (41A G)
4.  Demi-bloc avant côté gauche (41A J)
5.  Fermeture de longeron avant partie avant (41A E)
6.  Boîtier de fixation avant de berceau avant (41A D)
7.  Support de traverse radiateur (41A C)
8.  Longeron avant (41A F)
9.  Support de bac à batterie (41A H)
10.  Demi-bloc avant côté droit (41A J)
11.  Traverse latérale extrême avant (41A G)
12.  Support moteur (42A G)
13.  Passage de roue (42A H)
14.  Support biellette de reprise de couple (41A J)
15.  Boîtier de fixation arrière de berceau avant (41A I)
16.  Traverse latérale avant de plancher central (41B E)
17.  Equerre de liaison (41A F)
18.  Passage de roue (42A H)

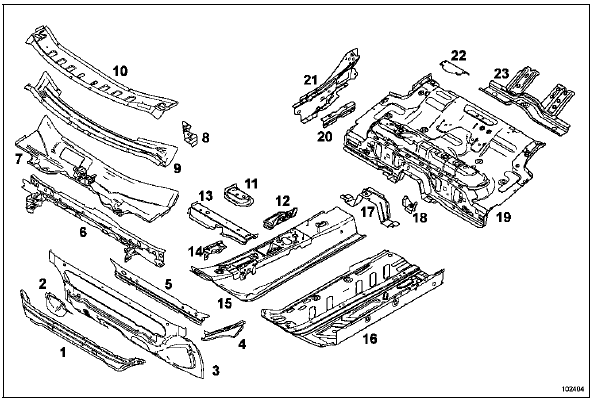

STRUCTURE CENTRALE

1. Traverse inférieure de tablier (42A P)
2.  Boîtier de passage de colonne de direction
3.  Tablier (42A L)
4.  Renfort latéral de tablier (42A O)
5.  Renfort de tablier (42A M)
6.  Traverse supérieure de tablier (42A N)
7.  Cloison de chauffage (42A I)
8.  Support d'essuie vitre (42A J)
9.  Traverse inférieure de baie (42A J)
10.  Fermeture de traverse inférieure de baie (42A K)
11.  Boîtier extérieur de fixation de siège avant (41B E)
12.  Boîtier intérieur de fixation de siège avant (41B F)
13.  Traverse avant sous siège avant (41B D)
14.  Support de colonne de direction (41B C)
15.  Tunnel (41B C)
16.  Plancher central partie latérale (41B A)
17.  Support de fixation échappement (41D I)
18.  Support de fixation réservoir (41D J)
19.  Plancher arrière partie avant (41D H)
20.  Raidisseur de renfort de bas de caisse (41C C)
21.  Renfort arrière de bas de caisse (41C C)
22.  Fermeture de jauge à carburant (41D H)
23.  Traverse avant de plancher arrière partie centrale (41D K)

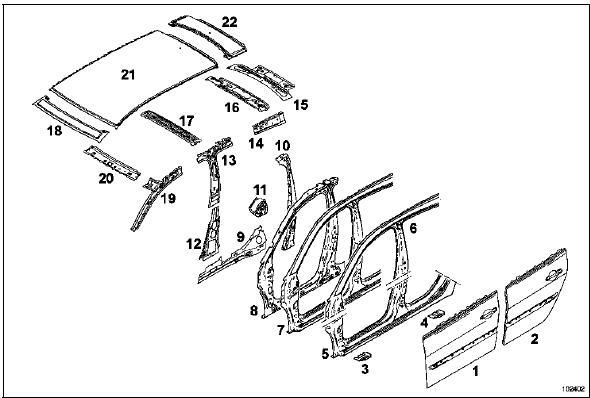

STRUCTURE LATERALE

1. Panneau de porte latérale avant (47A B)
2.  Panneau de porte latérale arrière (47A D)
3.  Appui cric avant (41C E)
4.  Appui cric arrière (41C F)
5.  Bas de caisse (41C A)
6.  Haut de caisse (43A I)
7.  Côté de caisse partie avant (43A J)
8.  Renfort de côté de caisse partie avant (43A K)
9. Fermeture arrière de bas de caisse (41C D)
10.  Raidisseur de renfort de pied milieu (43A F)
11.  Renfort anti-intrusion (41C D)
12.  Doublure inférieure de pied milieu (43A G)
13.  Doublure supérieure de pied milieu (43A H)
14.  Doublure de brancard arrière (44A K)
15.  Traverse arrière de pavillon avec toit ouvrant (45A F)
16.  Traverse arrière de pavillon sans toit ouvrant (45A F)
17.  Traverse centrale de pavillon (45A E)
18.  Partie avant de pavillon (45A B)
19.  Doublure de montant de baie (43A C)
20.  Traverse avant de pavillon (45A D)
21.  Pavillon (45A A)
22.  Partie arrière de pavillon (45A C)

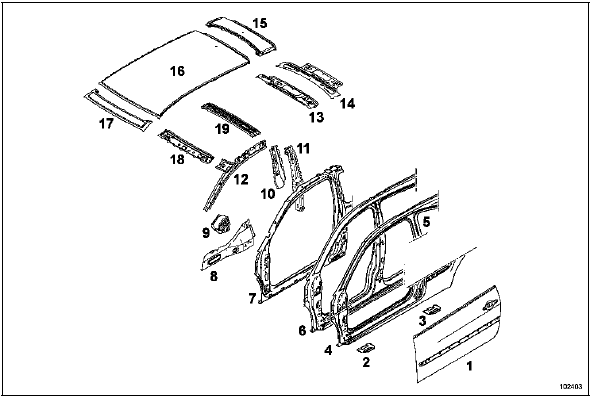

STRUCTURE LATERALE

1. Panneau de porte latérale avant (47A B)
2.  Appui cric avant (41C E)
3.  Appui cric arrière (41C F)
4.  Bas de caisse (41C A)
5.  Haut de caisse (43A I)
6.  Côté de caisse partie avant (43A J)
7.  Renfort de côté de caisse partie avant (43A K)
8. Fermeture arrière de bas de caisse (41C D)
9.  Renfort anti-intrusion (41C D)
10.  Renfort avant de custode (43A F)
11.  Raidisseur de renfort de pied (43A F)
12.  Doublure de montant de baie (43A C)
13.  Traverse arrière de pavillon sans toit ouvrant (45A F)
14.  Traverse arrière de pavillon avec toit ouvrant (45A F)
15.  Partie arrière de pavillon (45A C)
16.  Pavillon (45A A)
17. Partie avant de pavillon (45A B)
18.  Traverse avant de pavillon (45A D)
19.  Traverse centrale de pavillon (45A E)

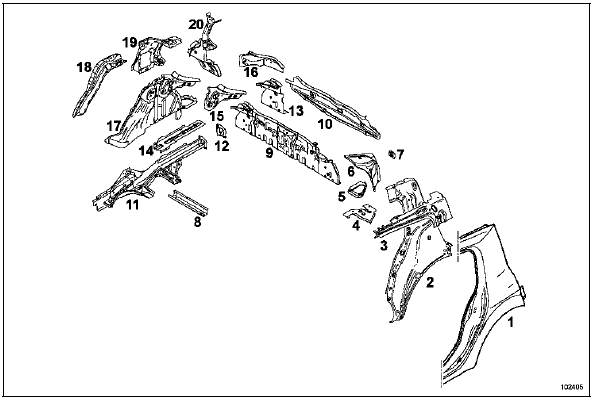

STRUCTURE ARRIERE

1. Panneau d'aile arrière (44A A)
2.  Doublure de custode (44A I)
3.  Renfort supérieur de custode (44A J)
4.  Traverse inférieure extrême arrière partie latérale (41D D)
5.  Fermeture latérale de traverse inférieure extrême arrière (41D E)
6.  Allonge de passage de roue arrière (44A G)
7.  Support de butée de hayon (44A C)
8.  Traverse centrale de plancher arrière (41D L)
9.  Ensemble jupe arrière (44A O)
10.  Jupe arrière (44A N)
11.  Longeron arrière (41D F)
12.  Renfort de fixation de traverse de choc (41D F)
13.  Doublure latérale de jupe arrière (44A P)
14.  Fermeture de longeron arrière partie arrière (41D G)
15.  Doublure de support de feu (44A D)
16.  Support de feu arrière (44A C)
17.  Passage de roue arrière intérieur (44A H)
18.  Fermeture de passage de roue arrière (44A F)
19.  Renfort de custode (44A M)
20.  Gouttière de panneau d'aile arrière (44A B)

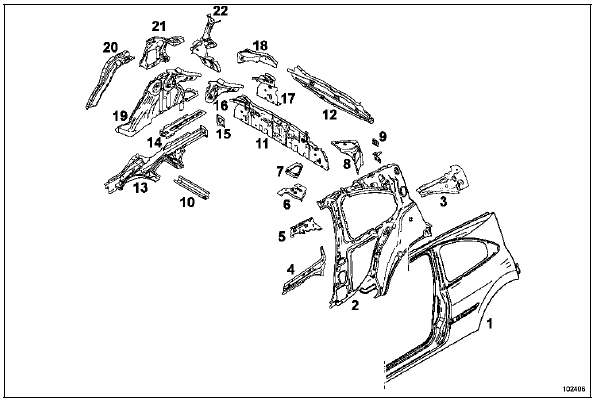

STRUCTURE ARRIERE

1. Panneau d'aile arrière (44A A)
2.  Doublure de custode (44A I)
3.  Renfort supérieur de custode (44A J)
4.  Renfort central de custode (44A M)
5.  Doublure de brancard arrière (44A K)
6.  Traverse inférieure extrême arrière partie latérale (41D D)
7.  Fermeture latérale de traverse inférieure extrême arrière (41D E)
8.  Allonge de passage de roue arrière (44A G)
9.  Support de butée de hayon (44A C)
10.  Traverse centrale de plancher arrière (41D L)
11.  Ensemble jupe arrière (44A O)
12.  Jupe arrière (44A N)
13.  Longeron arrière (41D F)
14.  Fermeture de longeron arrière partie arrière (41D G)
15.  Renfort de fixation de traverse de choc (41D F)
16.  Doublure de support de feu (44A D)
17.  Doublure latérale de jupe arrière (44A P)
18.  Support de feu arrière (44A C)
19.  Passage de roue arrière intérieur (44A H)
20.  Fermeture de passage de roue arrière (44A F)
21.  Renfort de custode (44A M)
22.  Gouttière de panneau d'aile arrière (44A B)
