Le remplacement de cette pièce est une opération complémentaire au remplacement de la fermeture de passage de roue arrière pour une collision latérale arrière.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
| Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |

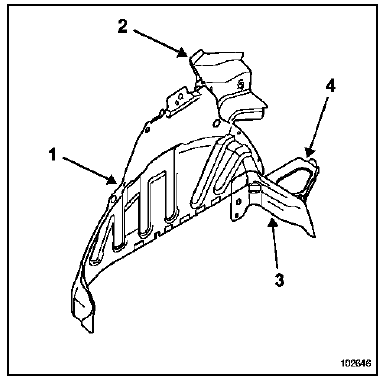

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée assemblée avec :
Passage de roue arrière partie arrière
Doublure support de feu
Goujon soudé
Support fixation supérieur dossier arrière
Côté gauche :
Raidisseur de passage de roue arrière intérieur
Côté droit :
Pontet support boîtier multimédia
Ecrou à souder

PIECES CONCERNEES (épaisseur en mm) :

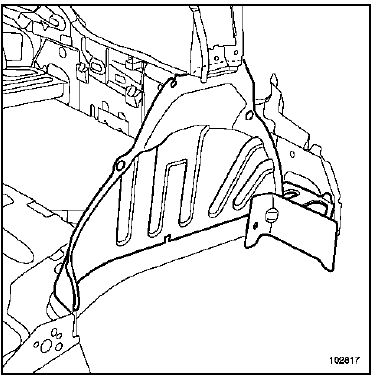

PIECE EN POSITION

| Nota : Le passage de roue arrière partie arrière est disponible au magasin de Pièces de Rechange, il est donc possible en cas de choc très localisé de remplacer seulement le passage de roue arrière partie arrière. |

Allonge de passage de roue arrière
Doublure de custodeButée d'embrayage
Couples de serragem
vis de fixation du raccord
hydraulique
0,9 daN.m
vis de fixation de butée
d'embrayage sur le carter
d'embrayage
2,1 daN.m
DÉPOSE
JH3 ou JR5
Déposer :
la boîte de vitesses (Chapit ...
Sondes à oxygène
Outillage spécialisé indispensable
Mot. 1495-01
Douille de 24 mm pour
dépose / repose de
sondes à oxygène -
Entraînement carré 1/
2" et 6 pans ext. de 24
mm
Couples de serragem
...
Garniture de dossier
DEPOSE
Déposer :
le siège (voir chapitre 75A-A) (respecter les règles
de sécurité),
l'appuie-tête.
Déclipper la poignée de rehausse d'assise à l'aide d'un
tournevis plat.
Déposer la vis de cart ...
