Revue technique Renault Megane: Allonge de passage de roue arrière
Le remplacement de cette pièce est une opération de base pour un choc latéral arrière.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
| Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |

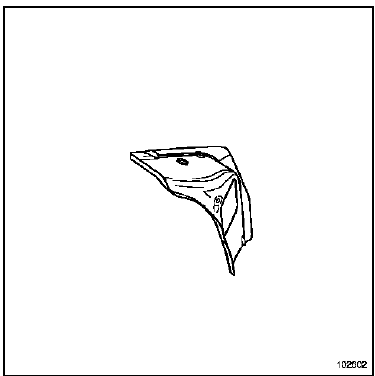

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule

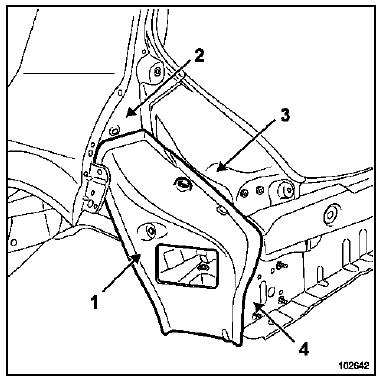

PIECES CONCERNEES (épaisseur en mm) :
- Allonge de passage de roue arrière0,7
- Gouttière de panneau d'aile arrière partie inférieure 0,9
- Support de feux 0,7
- Doublure latérale de jupe arrière 0,7
PIECE EN POSITION
Fermeture de passage de roue
arrière
Le remplacement de cette pièce est une opération
complémentaire au remplacement du passage de roue
extérieur partiel pour une collision latérale arrière.
...
Passage de roue arrière intérieur
Le remplacement de cette pièce est une opération
complémentaire au remplacement de la fermeture de
passage de roue arrière pour une collision latérale
arriè ...
