Revue technique Renault Megane: Amortisseur

Couples de serragem

vis supérieures de fixa tion des amortisseurs 6,2 daN.m
vis inférieures de fixation des amortisseurs 10,5 daN.m
vis de fixation de la protection sous le train arrière 0,8 daN.m

Lors du démontage, repérer les couleurs des amortisseurs et des ressorts pour s'assurer de la conformité des pièces à remonter

ATTENTION
  •  Ne jamais prendre appui sur le train arrière avec un système de levage.
  •  Lors du remplacement d'un amortisseur, remplacert impérativement l'amortisseur du côté opposé.

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Soulever le tapis dans le coffre.

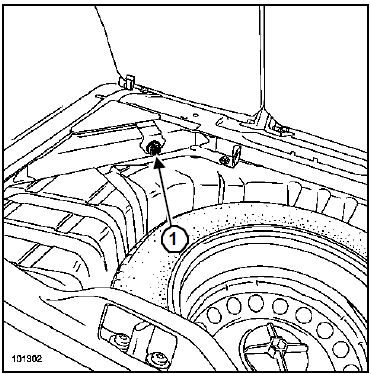

  • Déposer la vis de fixation supérieure de la tête d'amortisseur (1).
  •  Lever le pont élévateur.
  •  Déposer :
  •  l'agrafe du cache du carénage de protection,
  •  l'écrou de fixation inférieure d'amortisseur,
  •  l'amortisseur.

REPOSE

  •  Reposer :
  •  l'amortisseur,
  •  la fixation inférieure de l'amortisseur.
  •  Presserrer la fixation inférieure de l'amortisseur.
ATTENTION

Le serrage des fixations d'amortisseurs se fait uniquement avec les roues du véhicule au sol.

  • Couper le fil de maintien.
  •  Positionner la tête d'amortisseur dans son logement.
  •  Descendre le pont élévateur pour mettre les roues en contact avec le sol.
  •  Aligner la tête d'amortisseur avec le perçage dans le coffre.
  •  Reposer la vis de fixation supérieure de l'amortisseur.
  •  Presserrer la vis de fixation supérieure de l'amortisseur.
  •  Répéter l'opération du côté opposé.
  •  Serrer aux couples :
  •  les vis supérieures de fixation des amortisseurs (6,2 daN.m),
  •  les vis inférieures de fixation des amortisseurs (10,5 daN.m) tout en tenant la tête de vis.
  • Reposer la protection sous le train arrière en remplaçant les agrafes plastique déteriorées.
  •  Serrer au couple les vis de fixation de la protection sous le train arrière (0,8 daN.m).
