Revue technique Renault Megane: Ressort
Matériel indispensable |
vérin d'organes |
Couples de serragem
 |
vis de fixation de roue |
11 daN.m |
vis de fixation inférieure
d'amortisseurs |
10,5 daN.m |
vis de fixation de la protection
sous le train
arrière |
0,8 daN.m |
Lors du démontage, repérer les couleurs des amortisseurs
et des ressorts pour s'assurer de la conformité
des pièces à remonter.
ATTENTION Ne jamais prendre appui sur le train arrière avec
un
système de levage. |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer les roues arrière.
- Déposer :
- les agrafes du carénage de protection du train arrière
à l'aide d'une pince à dégrafer,
- le carénage de protection du train arrière.
1 - Côté gauche

- Mettre l'outil vérin d'organes en contact, avec une
cale, sous la coupelle de ressort gauche.
- Repérer la position de montage du ressort gauche.

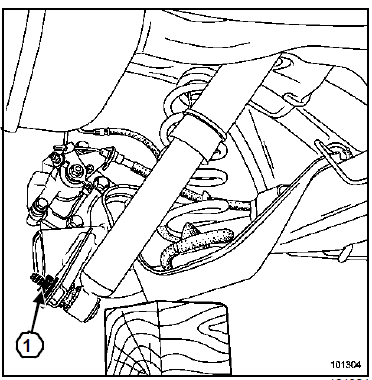

- Déposer la fixation inférieure de l'amortisseur
gauche (1) à l'aide d'une douille longue.
- Dégager la fixation inférieure de l'amortisseur gauche.
- Retirer l'outil vérin d'organes.

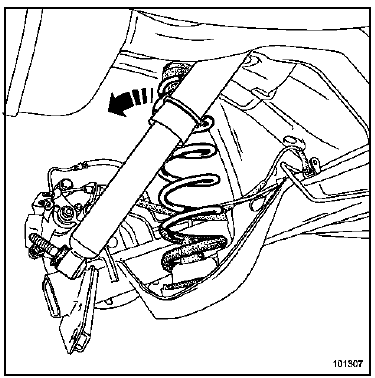

- Déposer le ressort gauche avec son appui inférieur.
ATTENTION Si l'appui supérieur est déclippé, remplacer
l'appui supérieur. |
2 - Côté droit
- Répéter ces opérations sur le côté droit du véhicule.
- Laisser pendre le train arrière.
REPOSE
- Reposer les deux appuis sur les ressorts.
- Reposer les ressorts dans leur logement.
- Positionner les butées de choc sur l'essieu, repère
vers l'arrière et dans l'axe longitudinal du véhicule.
3 - Côté gauche
- Mettre l'outil vérin d'organes, en contact, avec une
cale, sous la coupelle du ressort.
- Comprimer le train arrière.
- Reposer la fixation inférieure d'amortisseur.
- Presserrer la fixation inférieure d'amortisseur.
ATTENTION Le serrage des fixations d'amortisseurs se fait
uniquement avec les roues du véhicule au sol. |
- Retirer l'outil vérin d'organes.
4 - Côté droit
- Répéter ces opérations sur le côté droit du véhicule.
- Reposer les roues arrière.
- Serrer au couple les vis de fixation de roue (11
daN.m).
- Descendre le pont élévateur pour mettre les roues
en contact avec le sol.
- Serrer au couple les vis de fixation inférieure
d'amortisseurs (10,5 daN.m).
- Remonter le pont élévateur.
- Reposer la protection sous le train arrière, en remplaçant
les agrafes plastique détériorées.
- Serrer au couple les vis de fixation de la protection
sous le train arrière (0,8 daN.m).
