Revue technique Renault Megane: Poignée de réglage de colonne
de direction : Remplacement
Matériel indispensable |
outil de diagnostic |
Couples de serragem
 |
vis de fixation du verrou
électrique |
0,8 daN.m |
écrous de fixation de la
colonne de direction |
2,1 daN.m |
vis de chape rabattable |
2,4 daN.m |
vis de coquilles |
0,2 daN.m |
vis de volant de direction |
4,4 daN.m |
vis du cache batterie |
0,4 daN.m |
IMPORTANT
- Avant toute intervention sur le système d'airbag,
verrouiller le boîtier électronique à l'aide des outils
de diagnostic (Chapitre Equipement électrique).
- Ne jamais manipuler les sytèmes pyrotechniques
(airbag et prétensionneurs) près d'une source de
chaleur ou d'une flamme ; il y a risque de déclenchement.
|
Ces opérations ne nécessitent pas de pont élévateur.
Nota :
Le verrouillage du boîtier électronique permet également
le déverrouillage du verrou électrique de
colonne. |
DÉPOSE
- Débrancher la batterie en commençant par la borne
négative.

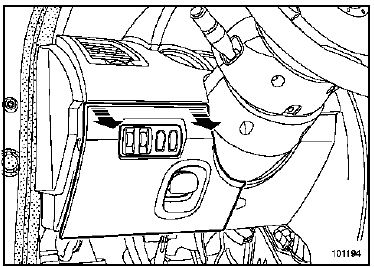

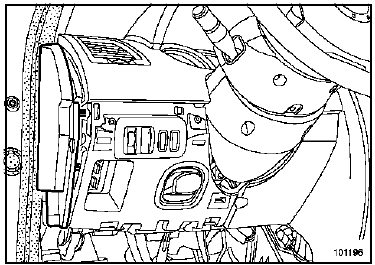

- la trappe d'accès au carter inférieur,
- la joue latérale,
- la commande de réglage de projecteur.

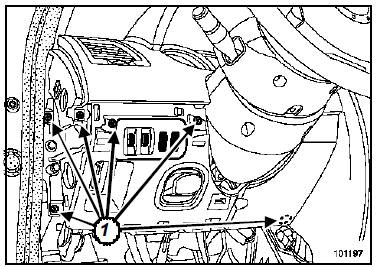

- Déposer les vis (1).
- Débrancher les connecteurs de la commande de réglage
en site.

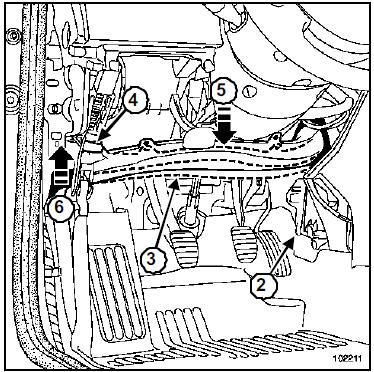

- Déclipper le conduit d'air (3) en (4).
- Plier le conduit d'air (3) vers le bas en (5).
- Lever le conduit d'air en (6).
- Déposer le conduit (3) de distribution d'air.

- Insérer un tournevis par l'orifice situé à l'arrière du
volant.

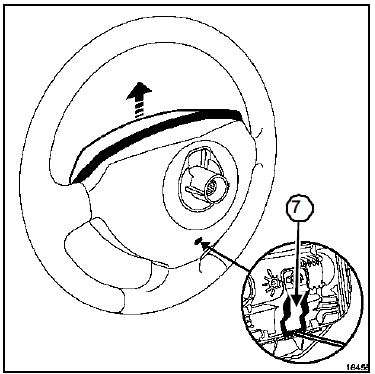

- Déverrouiller le système (7).
- Retirer l'airbag frontal conducteur.
- Débrancher le connecteur d'airbag.
- Mettre les roues droites.
- Débrancher les connecteurs dans le volant.
- Déposer :
- la vis du volant,
- le volant.

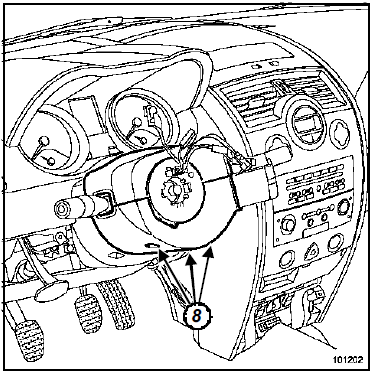

- les trois vis inférieures (8),
- les coquilles supérieures et inférieures.

- Repérer la position de l'ensemble commande sous
volant.

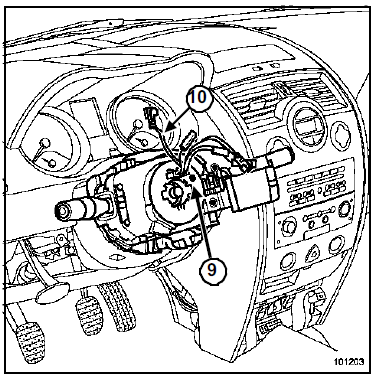

- Vérifier que le repère " 0 " du contacteur tournant
(9) soit bien positionné en face de l'index.
- Déposer l'ensemble commande sous volant.
- Desserrer la vis (10).
- Déclipper l'ensemble de la colonne de direction.
- Débrancher :
- les différents connecteurs (essuie-vitre, commande
de radio et d'éclairage),
- le connecteur du contacteur tournant

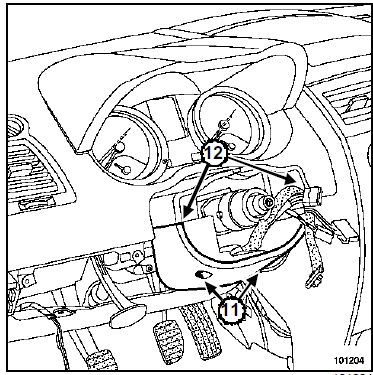

- Déposer les deux vis (11).
- Déclipper les deux clips supérieurs (12).
- Déposer partiellement la deuxième coquille inférieure.

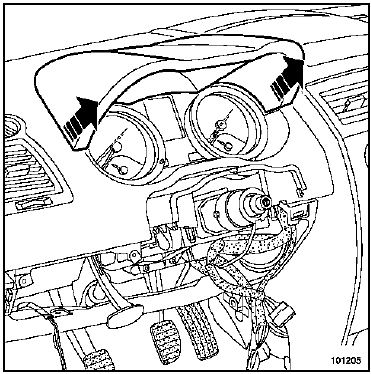

- Déposer la visière de tableau de bord.

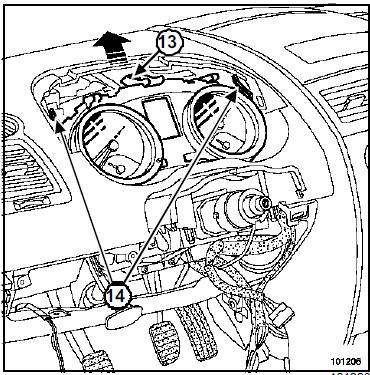

- Déposer la vis supérieure (13).
- Exercer une pression sur les deux clips (14).
- Déposer le tableau de bord.

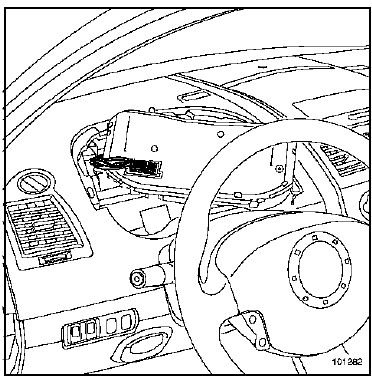

- Débrancher le connecteur du tableau de bord.
- Déposer partiellement la moquette du côté conducteur.

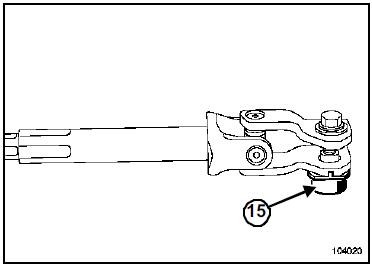

- Ejecter la cloche (15) (ne pas la conserver).
- Déposer la vis de chape rabattable.
- Débrancher :
- le connecteur du verrou de colonne,
- le connecteur puissance du calculateur de direction
assistée électrique à l'aide d'un tournevis de 4 mm
de largeur et 0,5 mm d'épaisseur.
- le connecteur signal du calculateur de direction assistée
électrique à l'aide d'un tournevis de 4 mm de
largeur et 0,5 mm d'épaisseur.
- Dégrafer le faisceau de commutateur rotatif de la colonne
de direction.

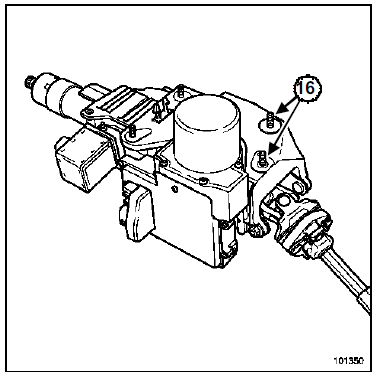

- Accéder aux écrous de fixation (16) par l'arrière de
la colonne de direction, entre l'axe intermédiaire de
la colonne de direction et la pédale de frein.
- Déposer les écrous.

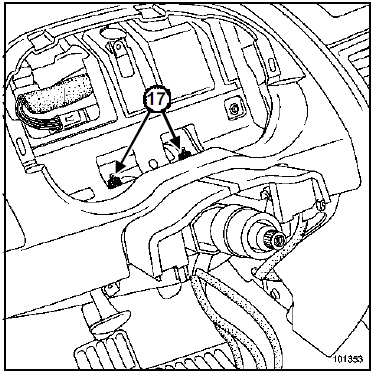

- Déposer les deux écrous (17) de fixation de la colonne
de direction.
Particularité de la direction à droite

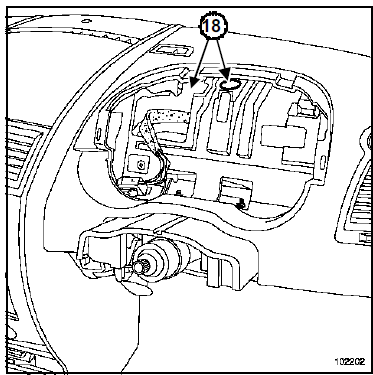

- Accéder aux écrous de fixation avant de la colonne
de direction par les orifices de la planche de bord
(18).
- Déclipper le centreur.
- Déposer la colonne de direction.
Nota :
- En cas de remplacement de la colonne de
direction, déposer le verrou de colonne.
- Le verrou de colonne est fixé par une vis dont le
pas est à gauche.
|
- Déposer la poignée de réglage.
- Déposer les deux écrous de fixation avant de la colonne
de direction.
- Déclipper le centreur.
Nota :
Si le centreur est endommagé à la dépose de la
colonne de direction, déposer le centreur. |
- Déposer la colonne de direction.
REPOSE
- Serrer au couple la vis de fixation du verrou électrique
(0,8 daN.m).
- Procéder dans le sens inverse de la dépose.
Nota :
- En cas de remplacement du verrou électrique
(Chapitre Equipement électrique).
- Si le centreur est endommagé à la dépose de la
colonne de direction, déposer le centreur. Ne
pas le remplacer à la repose de la colonne de
direction.
- Sur une colonne de direction neuve, l'écroucame
de chape rabattable est prémonté.
|
ATTENTION Pousser et tirer sur les connecteurs puissance et
signal du calculateur de direction assistée électrique
pour vérifier le bon verrouillage des connecteurs
(risque de perte d'assistance |

- Respecter le sens de montage de la vis et de l'écroucame
de chape rabattable.
Nota :
- La vis, l'écrou-came de chape rabattable et la
vis de volant doivent être remplacés.

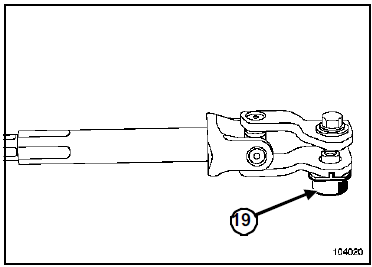

- Ne pas reposer la cloche (19) si on ne remplace
pas la colonne de direction.
|
- Replacer la chape rabattable.
- Reposer l'écrou-came et la vis de chape.
- Approcher l'écrou-came et la vis de chape.
- Immobiliser l'écrou-came dans son logement (sur la
chape rabattable).
- Procéder dans le sens inverse de la dépose.
- Serrer au couple :
- les écrous de fixation de la colonne de direction
(2,1 daN.m),
- la vis de chape rabattable (2,4 daN.m),
- la vis de coquilles (0,2 daN.m),
- la vis de volant de direction (4,4 daN.m).
Nota :
Veiller à faire passer le faisceau de commande
de réglage en site au-dessus du conduit d'air. |
- Mettre la colonne de direction en position haute bloquée.
- Reposer la partie inférieure de la planche de bord et
les coquilles.
ATTENTION
- Brancher la batterie.
- Effectuer les apprentissages nécessaires (Chapitre
Batterie).
- Effectuer l'apprentissage du capteur de couple
et d'angle et les configurations nécessaires à
l'aide de l'outil de diagnostic (voir manuel de
diagnostic).
- Faire un contrôle complet à l'aide de l'outil de
diagnostic.
- Effacer le défaut généré à l'aide de l'outil de
diagnostic.
|
- Serrer au couple les vis du cache batterie (0,4
daN.m).
Matériel indispensable
bloque-volant
DÉPOSE
Centrer le véhicule par rapport aux deux colonnes
d'un pont élévateur.
Mettre ...
