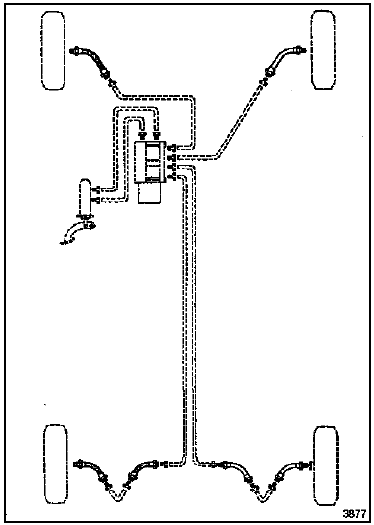

Freinage en " X "

| IMPORTANT Ceci est un schéma de principe général ; ne pas le prendre comme référence pour les piquages et l'affectation des circuits. Lors du remplacement d'un des éléments constitutifs du circuit de freinage d'un véhicule, toujours repérer les tuyauteries avant le démontage pour les brancher impérativement dans leurs positions initiales. |
Généralités
Raccords et canalisations du
circuit de freinageTuyau haute pression :
Remplacement
K9K
Outillage spécialisé indispensable
Mot.1566
Outil de dépose des
tuyaux de pompe
haute pression
Matériel indispensable
outil de diagnostic
embout à tuyauter pour le serrage du tuyau haute
...
Capteur de pression de rampe
K9K
Le capteur de pression (1) n'est pas démontable de la
rampe sphérique d'injection.
En cas de défaillance du capteur de pression, il faut
remplacer l'ensemble " capteur de pression - rampe et
tuyaux haute pression "(Chapitre Injection diesel,
Rampe d'injection, pa ...
Carter inférieur
Couples de serragem
vis de fixation du carter
inférieur (moteur K4J,
K4M, K9K)
1,4 daN.m
vis de fixation du carter
inférieur (moteur F9Q,
F4R)
1,4 daN.m
vis de fixation avant de
la traverse de radiateur
10,5 daN.m
...
