Revue technique Renault Megane: Tableau de bord : Branchement
| Nota : La liaison multiplexée multimédia et l'information ON - OFF radio ne concernent que le tableau de bord " Haut de gamme ". |

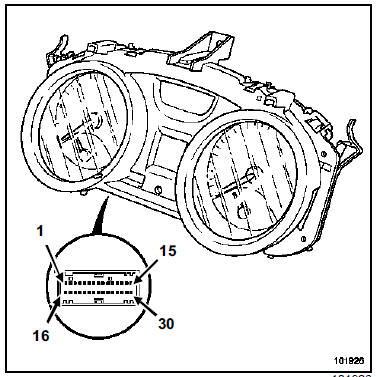

Tableau de bord
Nota :
Seule la vitre de ces tableaux de bord peut être
remplacée. Si d'autres éléments sont défaillants,
remplacer le tableau de bord complet.
...
Détecteur de niveau de
carburant : Fonctionnement
PRINCIPE DE FONCTIONNEMENT
L'affichage de la " consommation instantanée " sur la
page d'aide à la conduite est la donnée envoyée par le
calculateur d'injection (sans mod ...
D'autres materiaux:
Carte RENAULT : pile
Remplacement de la pile
Lorsque le message " Pile carte faible "
apparaît au tableau de bord, remplacez
la pile de la carte RENAULT, appuyez
sur le bouton 1 en tirant sur la clé de
secours 2 puis déclippez le couvercle 3
à l'aide de la languette 4.
Retirez la ...

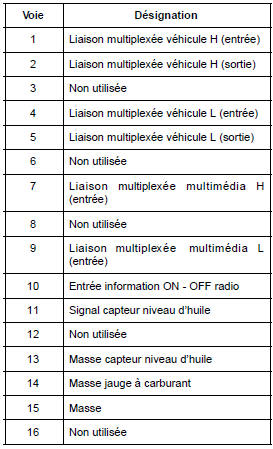

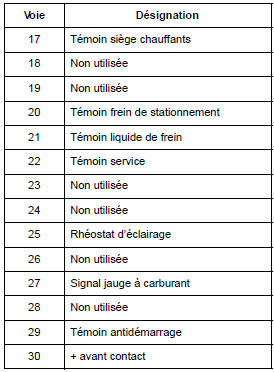

Affectation des voies
Connecteur PP1 (Noir)
Connecteur PP2 (Noir)
Connecteur PP3
Connecteur PE1 (Marron)
Connecteur PE1 (Vert)
Connecteur PE3 (Marron)
Connecteur PE3 (Vert)
Connecteur PE2 (Noir)
Connecteur PE2 (Vert)
Remplacement des organes
Pour les remplacements des di ...
Commande d'ouverture
extérieure de hayon
DÉPOSE
Nota :
La dépose du bandeau de porte n'est pas nécessaire
pour effectuer cette opération
Protéger le contour de la commande d'ouverture
avec du ruban de masquage.
Déclipper la commande en (1) et (2) à l'aide ...
