Revue technique Renault Megane: Détecteur de niveau de carburant : Fonctionnement

Revue technique Renault Megane / Equipement électrique / Instrument tableau de bord / Détecteur de niveau de carburant : Fonctionnement

PRINCIPE DE FONCTIONNEMENT

L'affichage de la " consommation instantanée " sur la page d'aide à la conduite est la donnée envoyée par le calculateur d'injection (sans modification du tableau de bord).

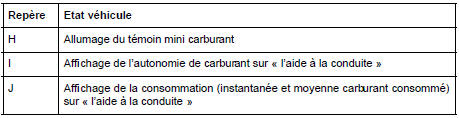

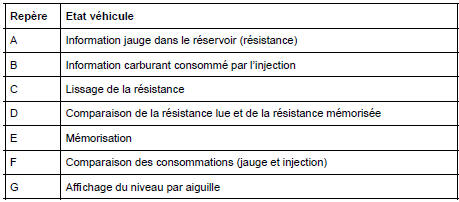

L'affichage du " niveau de carburant ", de " l'autonomie " sur la page d'aide à la conduite et l'allumage du témoin " alerte carburant " dépendent :

  •  de la résistance de la jauge filtrée,
  •  de la résistance mémorisée,
  • de l'information envoyée par le calculateur d'injection.

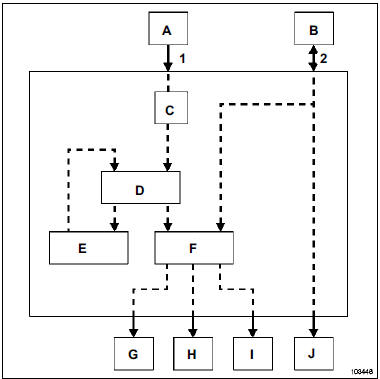

  1. Liaison filaire
  2. Liaison multiplexée

Détecteur de niveau de

    Tableau de bord : Branchement
    Nota : La liaison multiplexée multimédia et l'information ON - OFF radio ne concernent que le tableau de bord " Haut de gamme ". ...

    Détecteur de niveau de carburant : Branchement
    Nota : Pour la méthode de dépose-repose, Chapitre Réservoir. Caractéristiques ...
