Revue technique Renault Megane: Traverse de choc arrière
|
Couples de serrage
|
|
| écrou (A) | 2,1 daN.m |
| vis de boîtier | 3,5 daN.m |
Le remplacement de cette pièce est une opération de base pour une collision arrière.
C'est un élément de structure démontable en aluminium.
Dans l'opération décrite ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

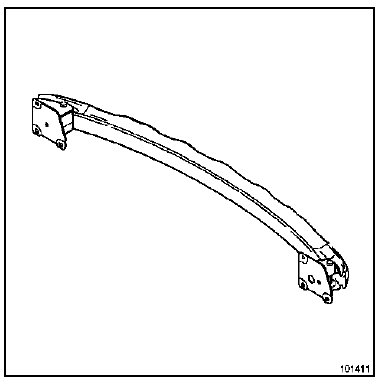

COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Traverse extrême avant
Boîtiers latéraux
Vis
Ecrous
| ATTENTION La traverse contribue à la rigidité de la structure en cas de choc, par conséquent, après toute intervention sur celle-ci, il est impératif de respecter le couple de serrage. |
DEPOSE
Pour accéder aux fixations de la traverse de choc, il est nécessaire de déposer au préalable :
- les feux arrière,
- les pare-boue arrière,
- le bouclier arrière.

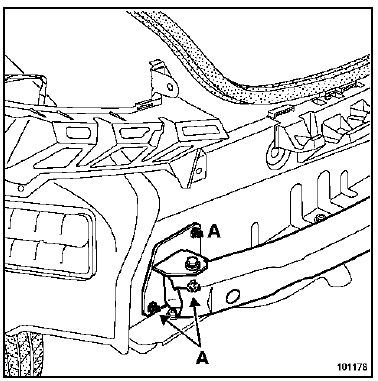

Déposer les écrous de fixation Iatérale (A) (trois de chaque côté).

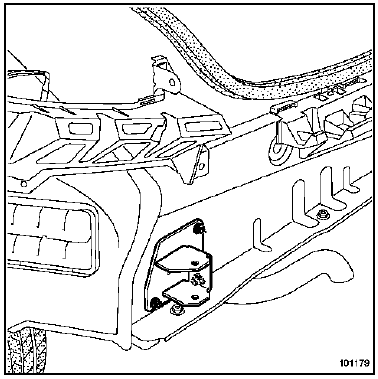

| Nota : Selon le degré du choc, il est possible d'effectuer le remplacement de la traverse sans déposer les boîtiers |
REPOSE
Procéder dans le sens inverse de la dépose.

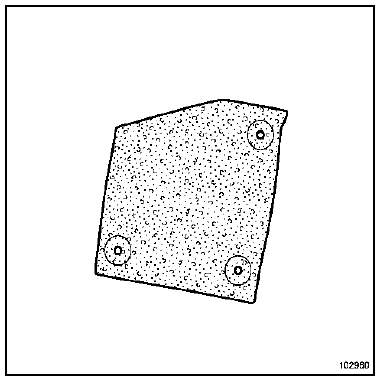

Après toutes interventions nécessitant la dépose des boîtiers, vérifier l'état de la mousse de la traverse, et si celle-ci est endommagée, la remplacer.
Renfort de fixation de traverse
de choc arrière
Le remplacement de cette pièce est une opération
complémentaire au remplacement de l'ensemble jupe
arrière et à la fermeture de longeron arrière.
Dans la ...
