Revue technique Renault Megane: Renfort de fixation de traverse de choc arrière

Revue technique Renault Megane / Tôlerie / Structure inferieure arriere / Renfort de fixation de traverse de choc arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement de l'ensemble jupe arrière et à la fermeture de longeron arrière.

Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

L'utilisation du banc de réparation est indispensable.

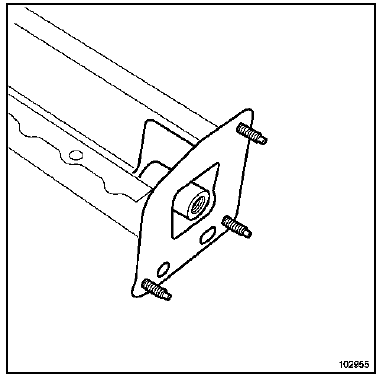

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée assemblée avec :
Elément de fermeture élément de liaison de longeron
arrière de fixation traverse de choc
Vis sertie M8-25
Douille arrière de remorquage Ø16

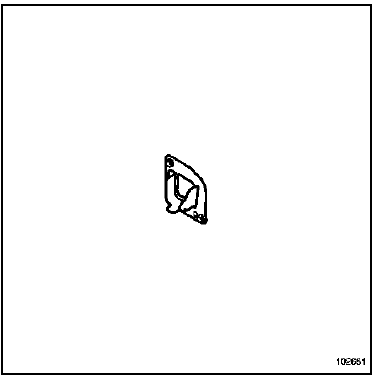

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Renfort de fixation de traverse de choc arrière 2

PIECE EN POSITION

Plancher arrière partie arrière

    Traverse de choc arrière
