Revue technique Renault Megane: Implantation des éléments

Revue technique Renault Megane / Moteur et périphériques / Injection diesel / Implantation des éléments

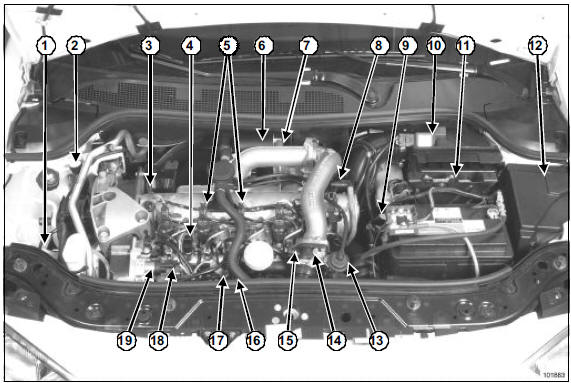

K9K

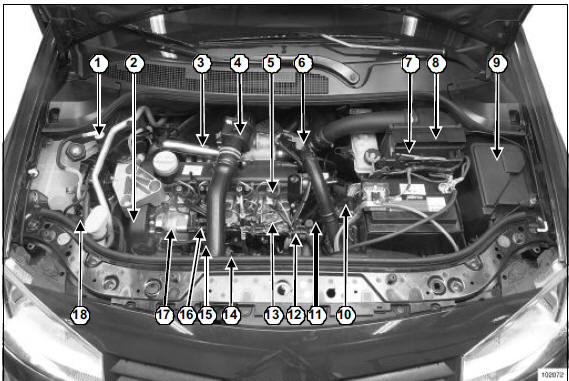

  1. Pompe d'amorçage
  2. Capteur de repérage cylindre
  3. Turbocompresseur
  4. Electrovanne de recirculation des gaz d'échappement
  5. Injecteur
  6. Capteur de pression et de température d'air de suralimentation
  7. Calculateur d'injection
  8. Boîtier de filtre à air
  9. Unité de protection et de commutation
  10. Sonde de température d'eau
  11. Capteur de position et de régime moteur
  12. Capteur de pression de rampe
  13. Rampe sphérique d'injection
  14. Accéléromètre
  15. Sonde de température de gazole
  16. Actuateur de débit de gazole
  17. Pompe haute pression
  18. Filtre à gazole

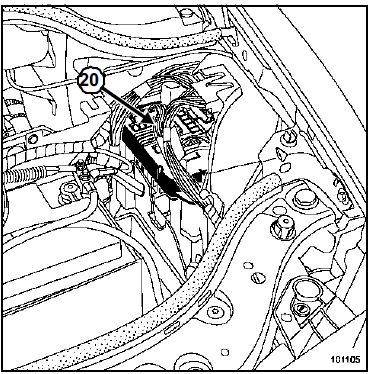

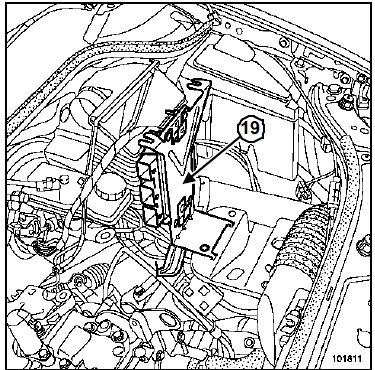

  1. Calculateur d'injection

  1. Unité de protection et de commutation

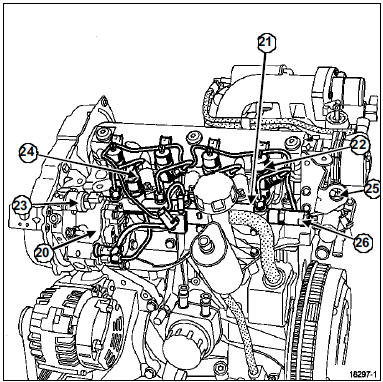

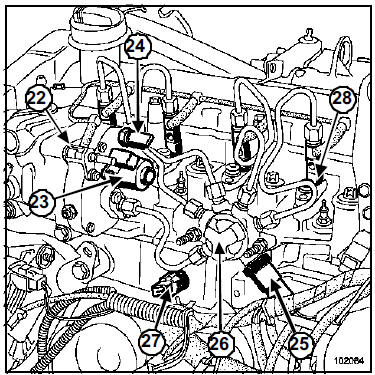

  1. Pompe haute pression

  1. Venturi
  2. Actuateur de débit
  3. Sonde de température de gazole
  4. Capteur de pression de rampe
  5. Rampe sphérique d'injection
  6. Accéléromètre
  7.  Injecteur

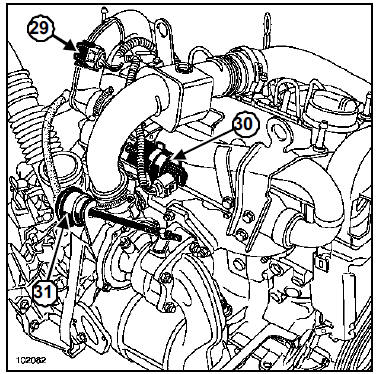

  1. Capteur de pression et de température d'air de suralimentation
  2. Electrovanne de recirculation des gaz d'échappement
  3. Clapet de régulation de pression de suralimentation

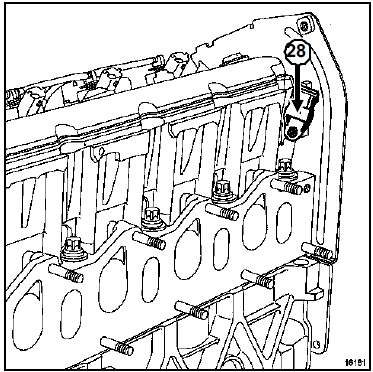

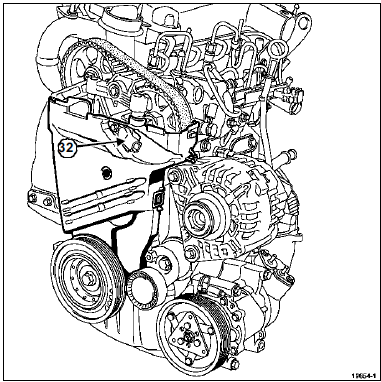

  1. Capteur de repérage cylindre

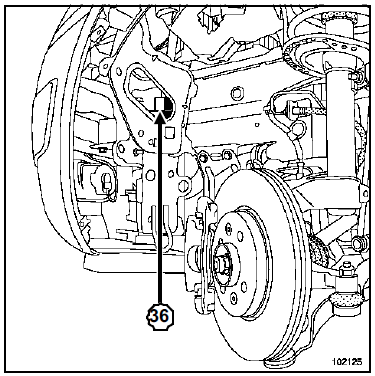

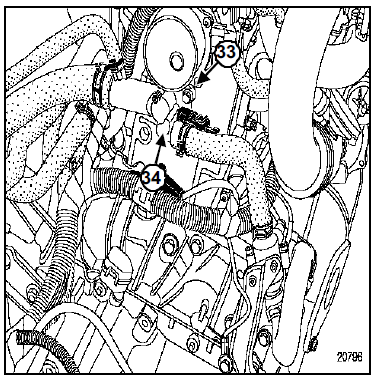

  1. Sonde de température d'eau
  2. Capteur de régime et de position moteur

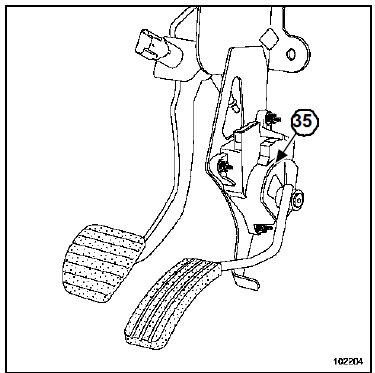

  1. Potentiomètre de pédale d'accélérateur

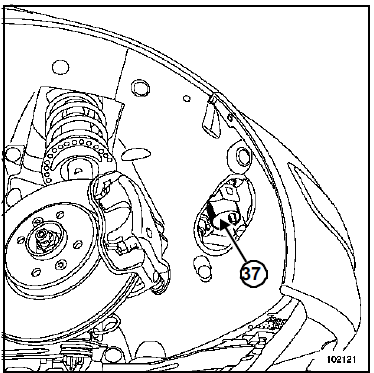

  1. Boîtier de pré-postchauffage

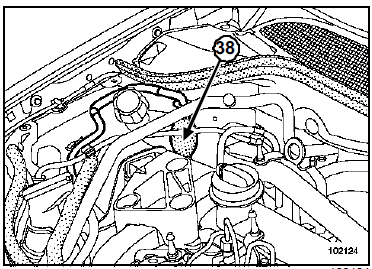

  1. Filtre à gazole

  1. Pompe d'amorçage

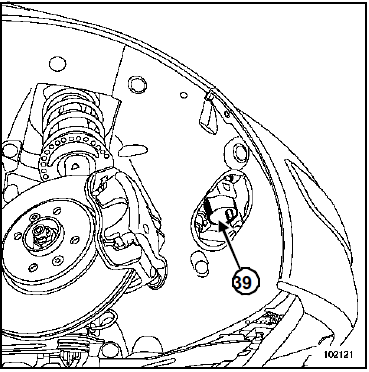

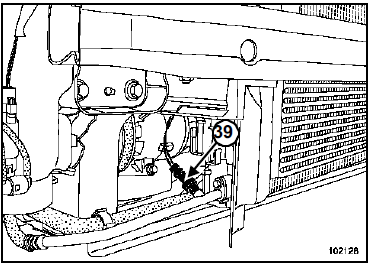

  1. Capteur de pression de fluide réfrigérant

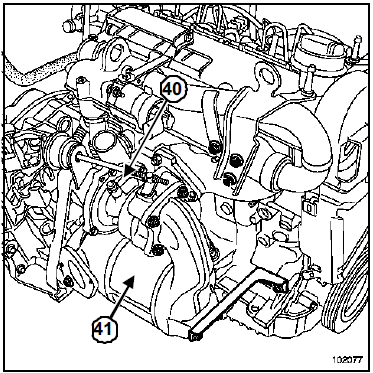

  1. Turbocompresseur
  2. Catalyseur

F9Q

  1. Filtre à gazole
  2. Pompe d'amorçage
  3. Capteur de repérage cylindre
  4. Capteur de pression de rampe
  5. Injecteurs électromagnétiques
  6. Réserve de dépression du système d'arrêt moteur
  7. Electrovanne du système d'arrêt moteur
  8. Electrovanne de recirculation des gaz d'échappement
  9. Electrovanne de régulation de turbocompresseur
  10. Débitmètre avec sonde de température d'air
  11. Calculateur d'injection
  12. Unité de protection et de commutation
  13. Poumon étouffoir
  14. Etouffoir
  15. Limiteur de pression
  16. Capteur de pression de suralimentation
  17. Sonde de température de gazole
  18. Pompe haute pression
  19. Régulateur de pression de gazole

  1. Pompe haute pression
  2. Rampe commune d'injection
  3. Injecteur
  4. Régulateur de pression
  5. Capteur de pression
  6. Sonde de température d'eau
  7. Limiteur de pression

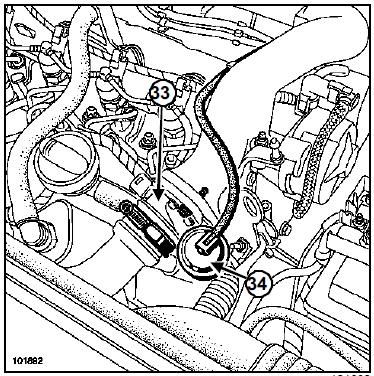

  1. Capteur de point mor t haut

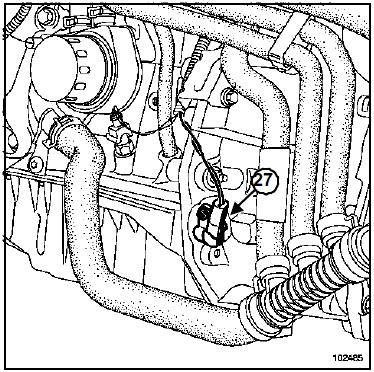

  1. Capteur de repérage cylindre

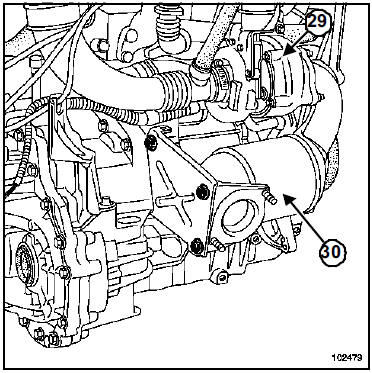

  1. Turbocompresseur
  2. Catalyseur

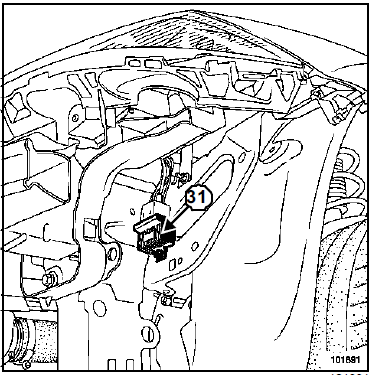

  1. Boîtier de préchauffage

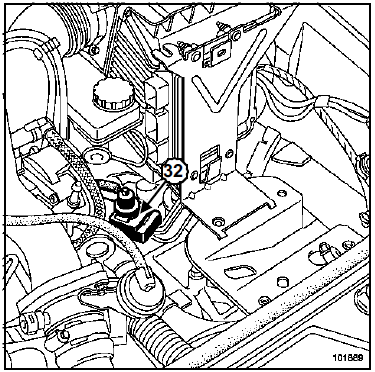

  1. Electrovanne de régulation de pression de suralimentation

  1. Boîtier étouffoir (volet d'arrêt moteur)
  2.  Poumon de commande du volet d'arrêt moteur

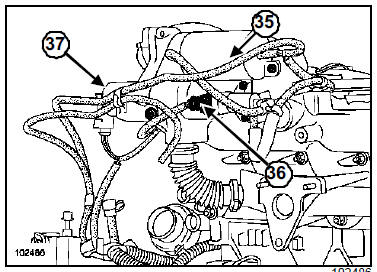

  1. Réserve de dépression du volet d'arrêt moteur
  2. Electrovanne du volet d'arrêt moteur
  3. Electrovanne de recirculation des gaz d'échappement

  1. Poire d'amorçage

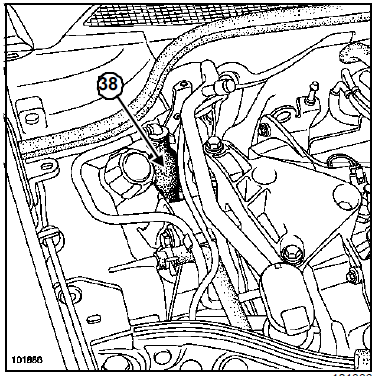

  1. Filtre à gazole

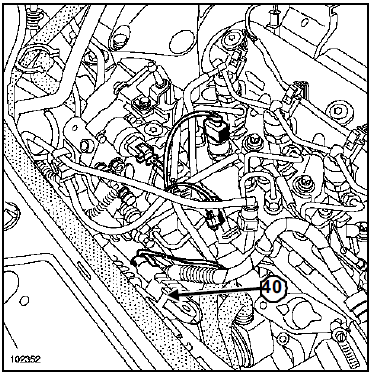

  1. Capteur de pression de suralimentation

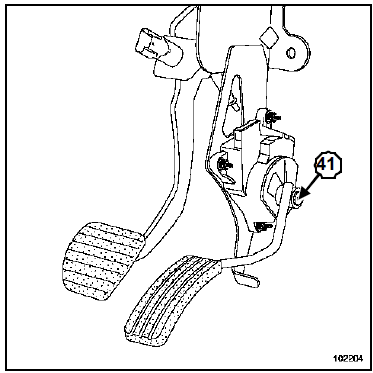

  1. Potentiomètre de pédale d'accélérateur
    Fonctionnement
    IMPORTANTAvant toute intervention sur le circuit d'injection, vérifier à l'aide de l'outil de diagnostic :  que la rampe ne soit plus sous pression,   ...

    Fonction antidémarrage
    Ces véhicules sont équipés d'un système antidémarrage commandé par un système de reconnaissance de carte RENAULT à code évolutif al&eac ...
