Revue technique Renault Megane: Ensemble boîtier de commande des vitesses
DP0
|
Couples de serrage
|
|
| vis du cache batterie | 0,4 daN.m |
| ATTENTION Bien repérer la position du levier de sélection avant l'intervention : à défaut, mettre le sélecteur de vitesses et le contacteur multifonction en position neutre " N ". |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer les caches du moteur.
- Débrancher la batterie en commençant par la borne négative.
- Déposer :

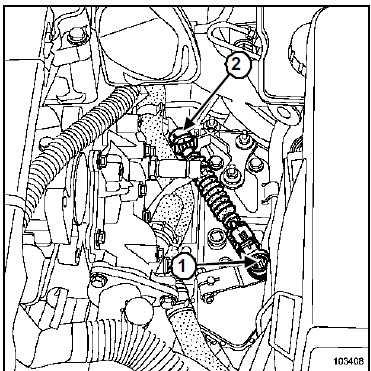

- la rotule (1) du câble de contacteur multifonction,
- le câble de commande de l'arrêt de gaine (2) sur le support du connecteur modulaire.

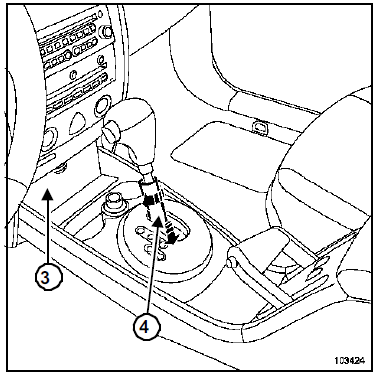

- Déposer le cache (3) d'accès à la prise diagnostic.
- Tourner d'un quart de tour la pièce (4).
- Descendre la pièce.

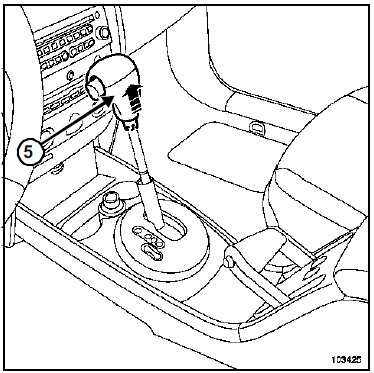

- Déposer le pommeau (5) de levier de commande en le levant.
DP0

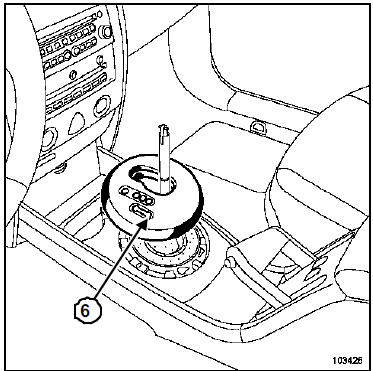

- Déclipper l'enjoliveur (6) de console.

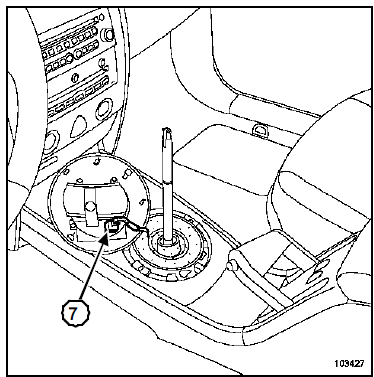

- Débrancher le connecteur (7).
- Ouvrir le vide-poches.

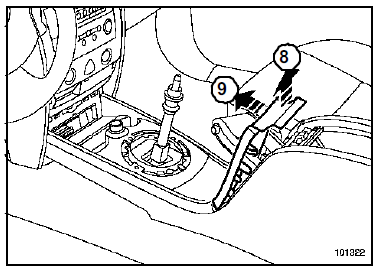

- Déclipper la garniture d'encadrement de frein à main (8) et (9).

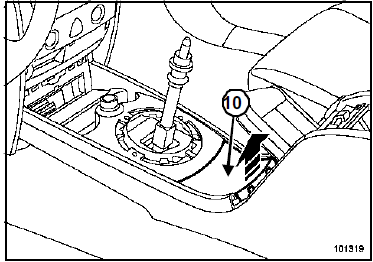

- Déclipper le cache inférieur (10).
- Débrancher les connecteurs de sièges chauffants (si le véhicule en est équipé).
- Déposer les deux sièges avant (Chapitre Armatures et glissières de sièges avant).

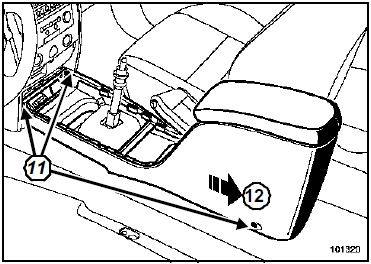

- Déposer les vis (11).

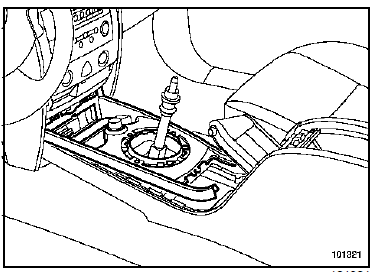

- Ecarter :
- légèrement la console (12),
- la console du levier de vitesse.

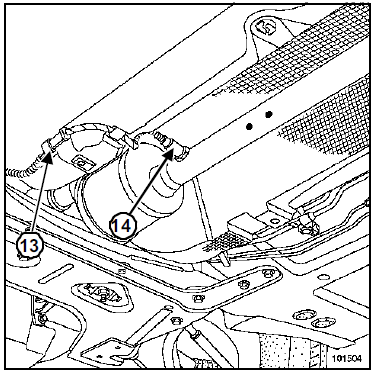

- Débrancher le connecteur (13).
- Déposer la sonde (14).

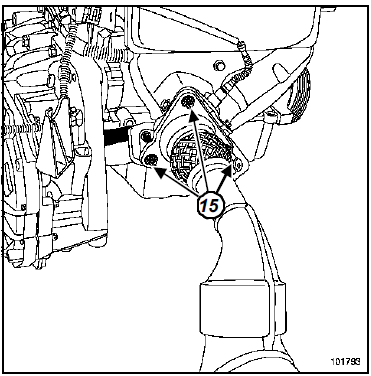

- Déposer les trois écrous (15) de fixation de la bride d'échappement.

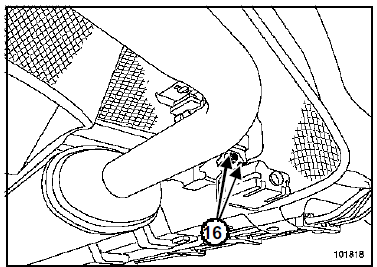

- Déposer les deux vis de fixation (16).
- Déposer :

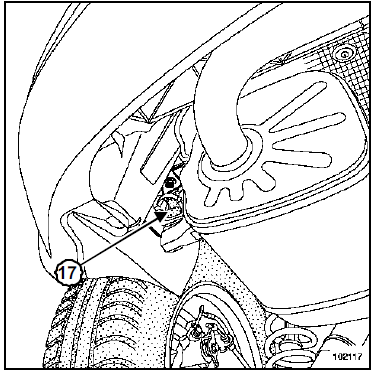

- la vis de fixation (17),
- l'écran thermique partie avant.
- Basculer la moquette vers l'arrière.

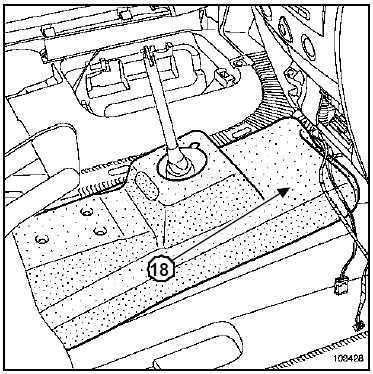

- Déposer le cache (18).

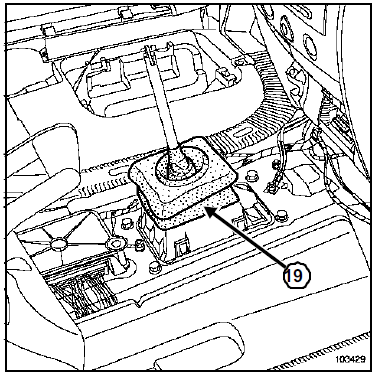

- Déposer la protection (19).

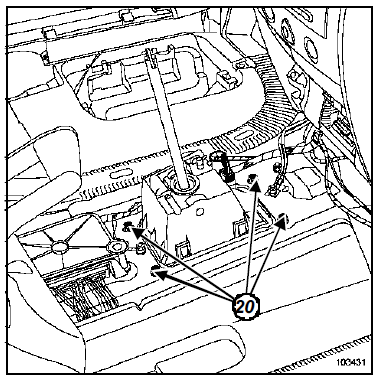

- Déposer les quatre vis de fixation (20) du boîtier de commande.
- Maintenir la tige du levier de commande et débloquer les quatre clips de maintien du boîtier de commande.
- Extraire l'ensemble boîtier câble de commande.
REPOSE
- Procéder dans le sens inverse de la dépose.
- Régler le câble de commande.
- Vérifier le bon fonctionnement du système.
RÉGLAGE DU CÂBLE DE COMMANDE
| ATTENTION Bien repérer la position du levier de sélection avant l'intervention : à défaut, mettre le sélecteur de vitesses et le contacteur multifonction en position neutre " N ". |

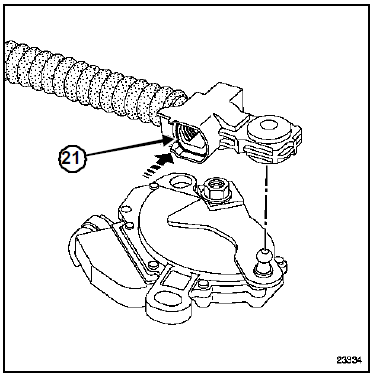

- Appuyer sur le tiroir (21) pour déverrouiller le câble.
- Agrafer le câble de commande dans l'arrêt de gaine.
- Clipper l'embout du câble sur la rotule du contacteur multifonction.

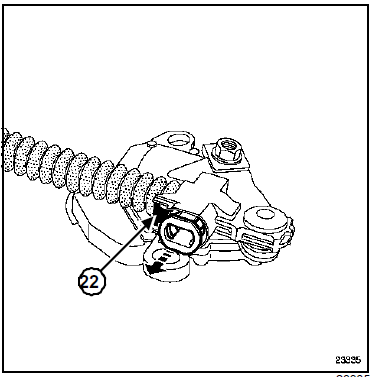

- Actionner le clip (22) pour verrouiller l'embout du câble.
- Vérifier le bon fonctionnement du système et le passage des vitesses.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
