Revue technique Renault Megane: Câble de commande externe des vitesses

Revue technique Renault Megane / Châssis / Commandes d'éléments mécaniques / Câble de commande externe des vitesses

JH3 ou JR5 ou ND0

Couples de serragem

vis du cache batterie 0,4 daN.m

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.

  • Déposer la commande externe complète.
ATTENTION

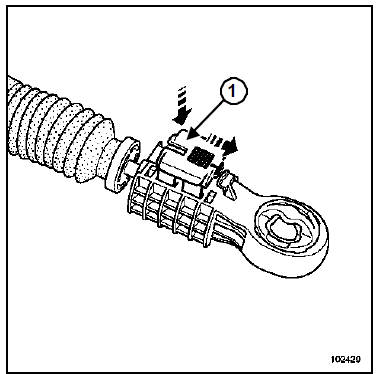

Le remplacement du câble de passage ne nécessite pas de réglage, ne pas toucher au système de réglage (1) sur le câble de sélection.

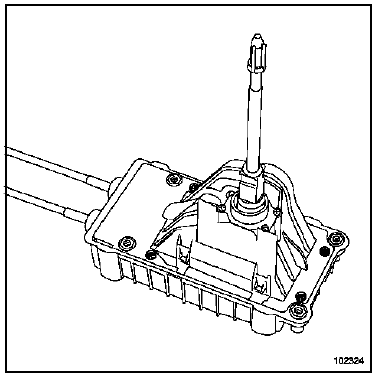

  • Décoller le joint plat.

  • Retirer les quatre vis de fixation.
  •  Ouvrir le boîtier de commande.

  • Désaccoupler le câble de la rotule (2).
  •  Retirer l'agrafe d'arrêt de gaine (3).
  •  Déposer le câble.

REPOSE

  •  Procéder dans le sens inverse de la dépos
  • Coller un nouveau joint plat sur le boîtier de commande.
ATTENTION

Respecter rigoureusement la méthode de repose des câbles sur les leviers de boîte de vitesses (Chapitre Commandes d'éléments mécaniques).

  • Vérifier le bon passage de toutes les vitesses avant la mise en route du moteur.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).

  • Serrer au couple les vis du cache batterie (0,4 daN.m).
