Revue technique Renault Megane: Unité centrale habitacle
DIRECTION A GAUCHE
|
Matériel indispensable |
| outil de diagnostic |
| ATTENTION En cas de remplacement de l'unité centrale habitacle, relever impérativement les configurations et les codes des valves à l'aide de l'outil de diagnostic. |
DÉPOSE
- Débrancher la batterie.

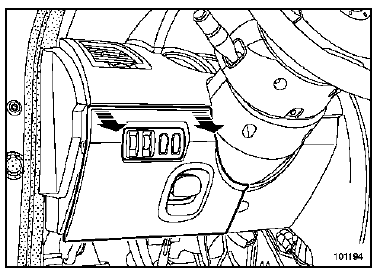

- Déposer la trappe à fusibles.

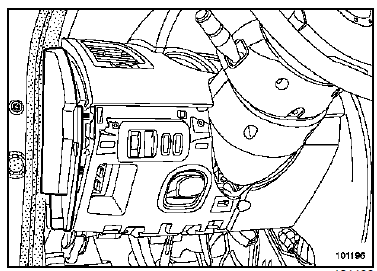

- Déposer la joue de la planche de bord.

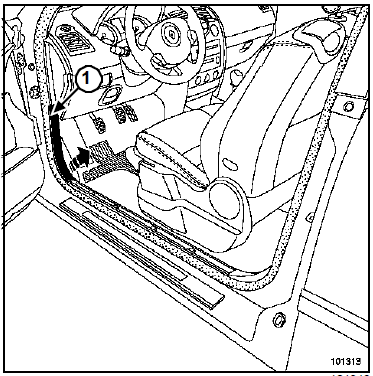

- Déposer la garniture de bas de marche avant, clipée en (1).

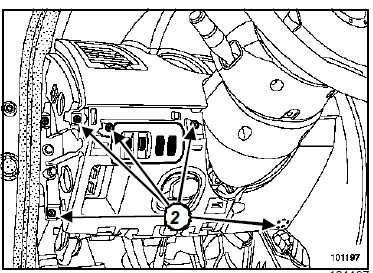

- Déposer la platine support interrupteurs fixée par cinq vis (2).

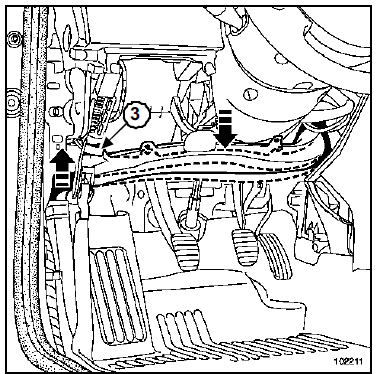

- Déposer le conduit d'air fixé par un clip (3).
| ATTENTION Déclipper avec précaution le conduit d'air. |

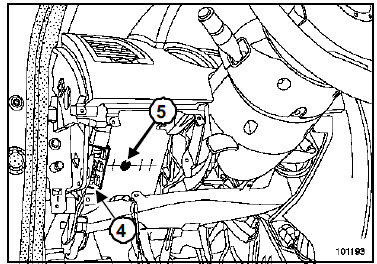

- Déclipper la platine fusibles (4).
- Déposer la vis de fixation (5) de l'unité centrale habitacle.
| ATTENTION L'unité centrale habitacle est clippée à plusieurs endroits sur son support. Déverrouiller ses clips pour la déposer. |
REPOSE
- Brancher l'unité centrale habitacle.
- Clipper l'unité centrale habitacle en respectant l'hygiène du faisceau.
- Serrer modérément la vis de fixation de l'unité centrale habitacle.
- Fixer :
- la platine fusibles,
- la platine support interrupteurs,
- la joue de la planche de bord,
- la garniture de bas de marche avant,
- la trappe à fusibles.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Effectuer l'apprentissage du code du véhicule et des badges (Chapitre Antidémarrage).
- Configurer l'unité centrale habitacle selon les options du véhicule.
- Renseigner la topologie du réseau multiplexé (Chapitre Multiplexage).
- Effectuer l'apprentissage des valves du système de surveillance de la pression des pneumatiques (Chapitre Système de surveillance de la pression des pneumatiques).
DIRECTION A DROITE
|
Matériel indispensable |
| outil de diagnostic |
| ATTENTION Relever impérativement les configurations et les codes des valves à l'aide de l'outil de diagnostic en cas de remplacement de l'unité centrale habitacle. |
DÉPOSE
- Débrancher la batterie.

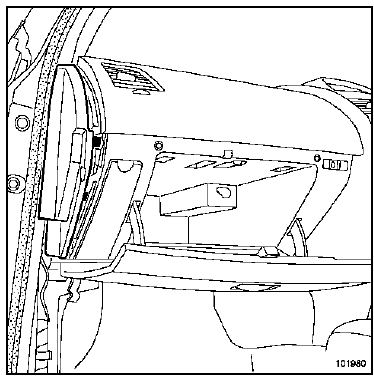

- Ouvrir le vide-poches.
- Déposer :
- la joue de planche de bord,
- la garniture de bas de marche.

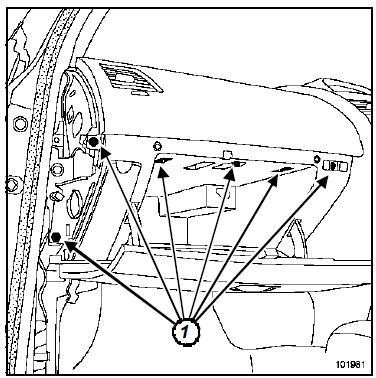

- Déposer la vis de fixation (1) du vide-poches.
- Déposer :
- le vide-poches,

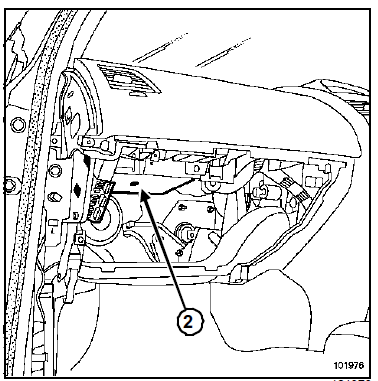

- la vis (2) fixant l'unité centrale habitacle.
| ATTENTION L'unité centrale habitacle est clippée à plusieurs endroits sur son support. Déverrouiller ses clips pour la déposer. |
REPOSE
- Brancher l'unité centrale habitacle.
- Clipper l'unité centrale habitacle en respectant l'hygiène du faisceau.
- Serrer modérément la vis de fixation de l'unité centrale habitacle.
- Fixer :
- le vide-poches, en faisant attention à ne pas pincer le faisceau de l'airbag passager,
- la joue de la planche de bord,
- la garniture de bas de marche avant,
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Effectuer l'apprentissage de code du véhicule et des badges (Chapitre Antidémarrage).
- Configurer l'unité centrale habitacle selon les options du véhicule.
- Renseigner la topologie du réseau multiplexé (Chapitre Multiplexage).
- Effectuer l'apprentissage des valves du système de surveillance de la pression des pneumatiques (Chapitre Système de surveillance de la pression des pneumatiques).
