Revue technique Renault Megane: Contrôle de conformité
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif).
Conditions d'application : moteur arrêté sous contact.

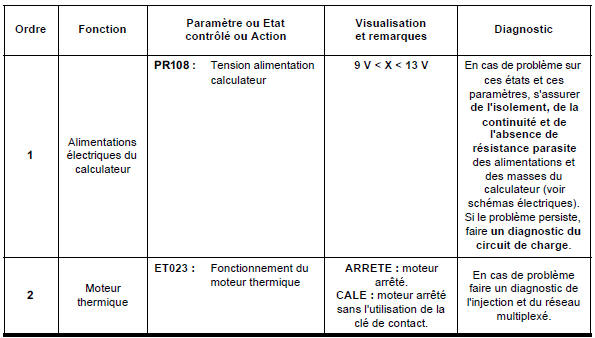

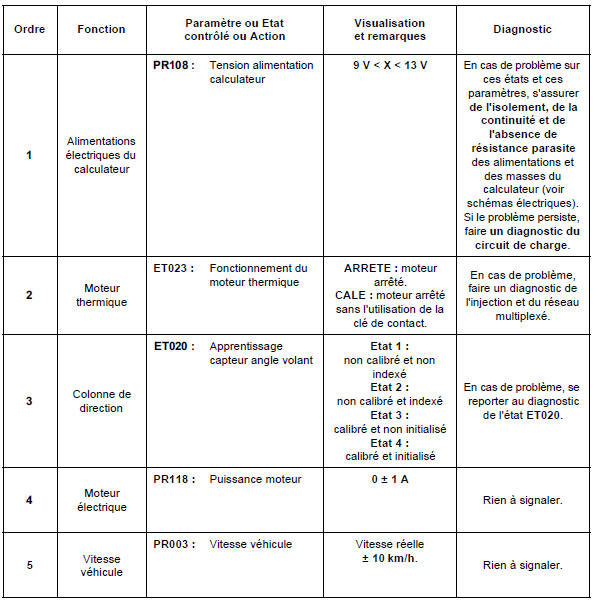

Ecran principal
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif).
Conditions d'application : moteur arrêté sous contact.

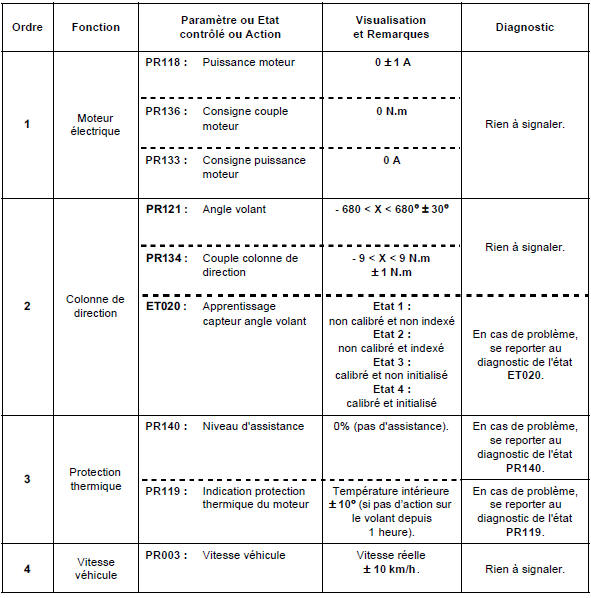

Sous-fonction : puissance
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif).
Conditions d'application : moteur arrêté sous contact.

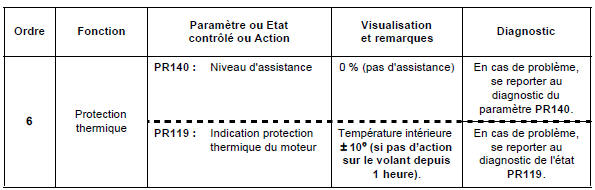

Sous-fonction : assistance
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif).
Conditions d'application : moteur au régime de ralenti.

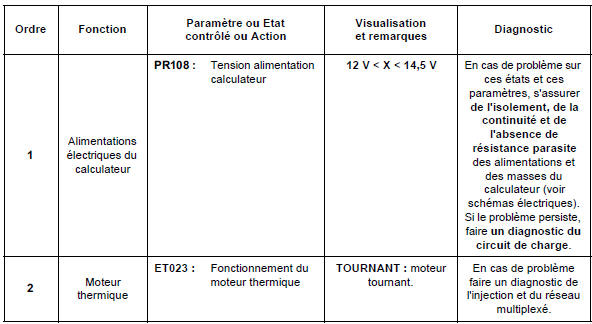

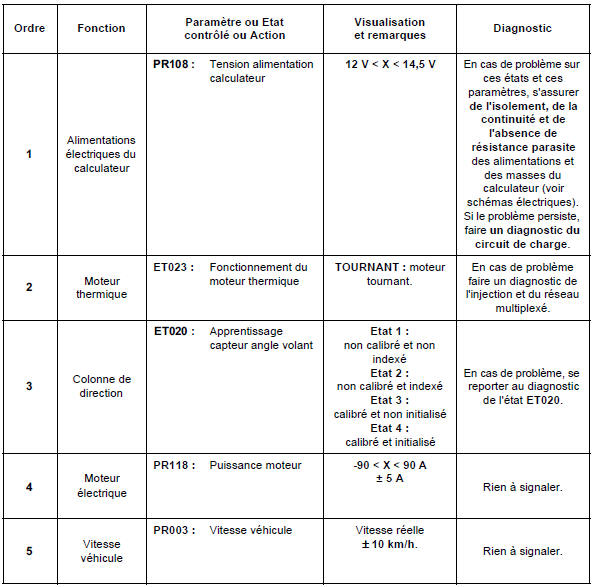

Ecran principal
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif).
Conditions d'application : moteur au régime de ralenti.

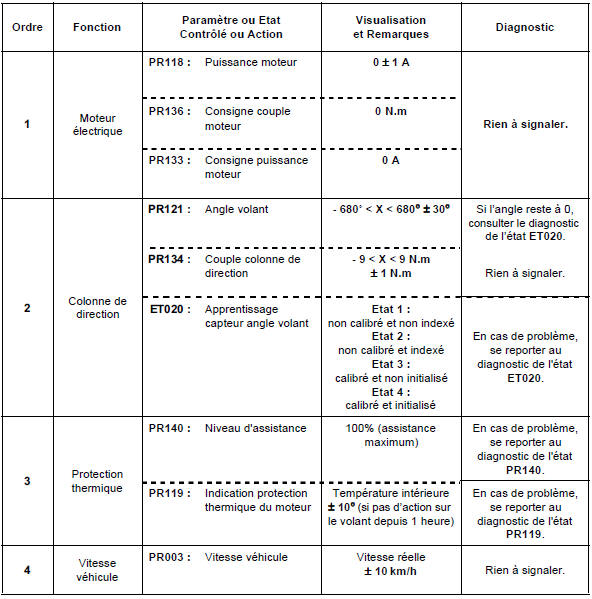

Sous-fonction : puissance
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif).
Conditions d'application : moteur au régime de ralenti.

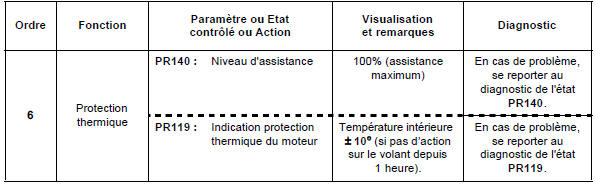

Sous-fonction : assistance
Traitement des états et paramètre
calculateur
ET020
APPRENTISSAGE CAPTEUR ANGLE VOLANTETAT 1 : Non calibré et
non indexé
ETAT 2 : Non calibré et indexé
ETAT 3 : Calibré et non initialis&eacut ...
Effets client
CONSIGNES
Ne consulter les effets client qu'après un contrôle complet par l'outil de
diagnostic.
...
