Revue technique Renault Megane: Jupe arrière

Le remplacement de cette pièce est une opération de base pour une collision arrière.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Cette opération s'effectue suivant plusieurs possibilités (voir méthode ci-après) :

  •  Complète complémentaire au support de feux arrière.
  •  Partielle suivant la coupe (a) opération de base pour une collision arrière.

Vous trouverez dans la méthode pour information un ou plusieurs dessins de la pièce en position sur le véhicule ou décalé.

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée seule.

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

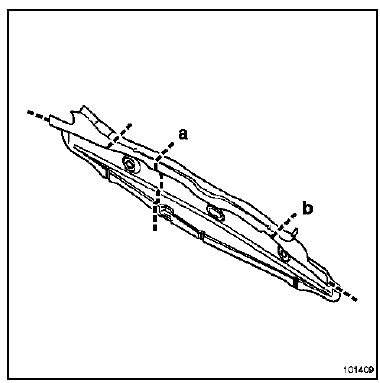

  1. Jupe arrière

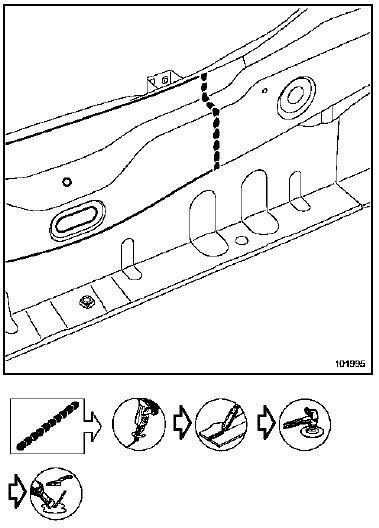

Détail de la coupe (a)

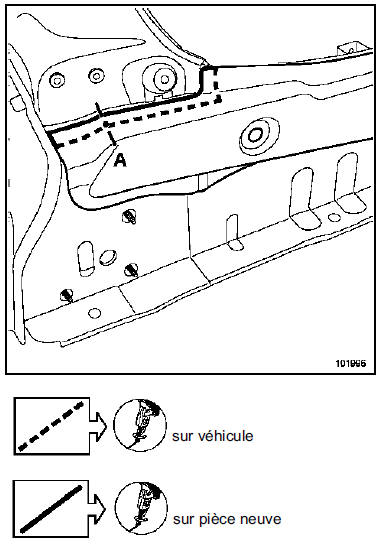

Détail de la coupe (b)

Détail de la coupe (b)

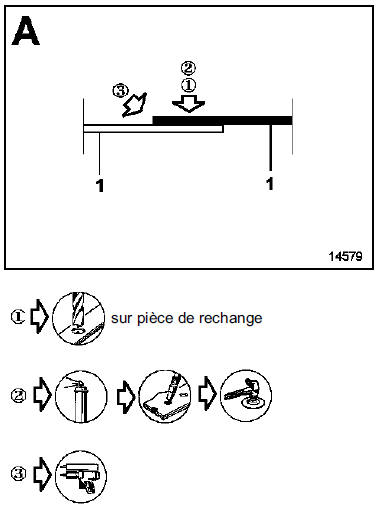

Exemple de coupe

Exemple de coupe

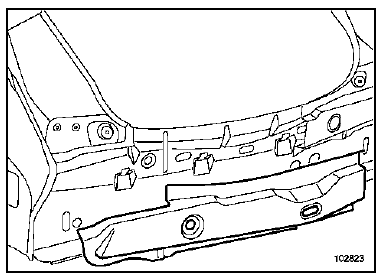

Ensemble jupe arrière
