Revue technique Renault Megane: Renfort centrale de custode

Le remplacement de cette pièce est une opération complémentaire au remplacement du panneau d'aile arrière complet pour une collision latérale arrière.

Dans l'opération décrite ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

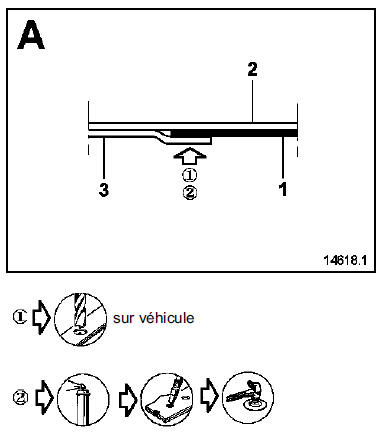

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

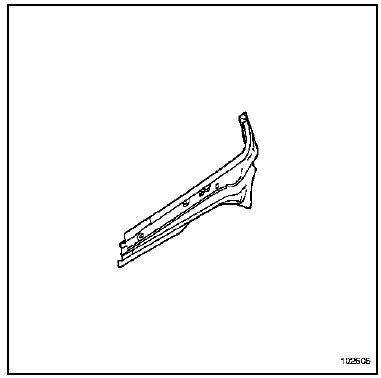

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée seule.

PIECES CONCERNEES (épaisseur en mm)

PIECES CONCERNEES (épaisseur en mm)

  1. Renfort central de custode 0,9
  2.  Doublure de custode de custode 0,6
  3.  Renfort de pied milieu 1,5

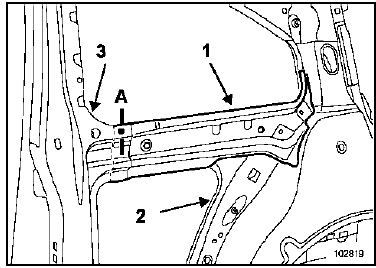

PIECE EN POSITION
