Revue technique Renault Megane: Ensemble jupe arrière
Le remplacement de cette pièce est associé au remplacement de la doublure du support de feux arrière.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
| Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |
COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée assemblée avec :
Jupe arrière
Doublure latérale de jupe arrière
Traverse extrême arrière
Support gâche
Ecrous sertis
Support de bouclier

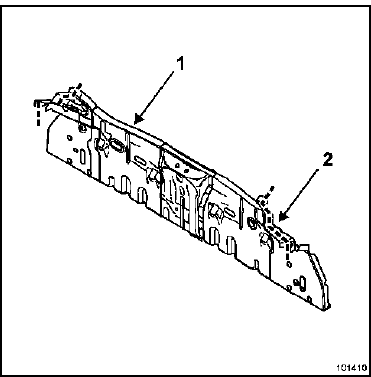

PIECES CONCERNEES (épaisseur en mm) :
- Doublure de jupe arrière 0,7
- Doublure latérale de jupe arrière 0,7

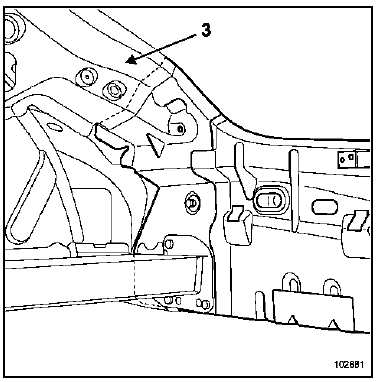

- Doublure de support de feux 1
PIECE EN POSITION
