Revue technique Renault Megane: Doublure latérale de jupe arrière

Revue technique Renault Megane / Tôlerie / Structure superieure arriere / Doublure latérale de jupe arrière

Le remplacement de cette pièce est une opération de base pour une collision latérale arrière.

ATTENTION

La conception du véhicule ne permet pas de remplacer cette pièce complète : cette pièce se remplace uniquement partiellement (voir méthode ci-après).

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée assemblée avec écrou serti.

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

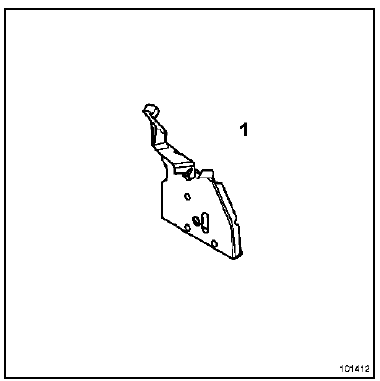

  1. Doublure latérale de jupe arrière 0,7

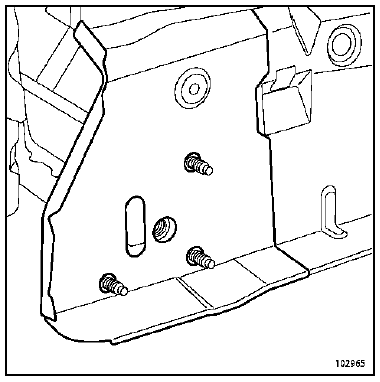

PIECE EN POSITION

PIECE EN POSITION

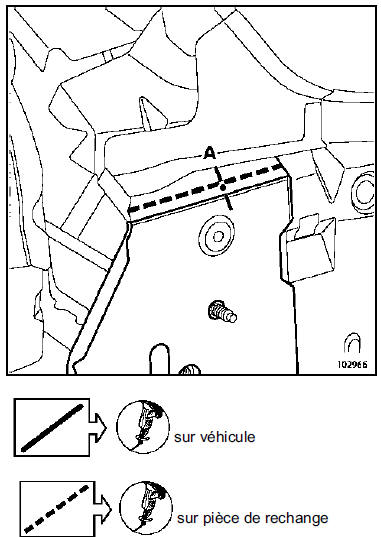

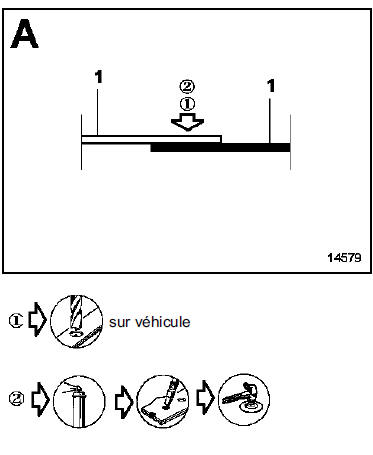

Détail de la coupe (a)

Dessus de caisse

    Ensemble jupe arrière
    Le remplacement de cette pièce est associé au remplacement de la doublure du support de feux arrière. Les informations concernant les pièces complémentaires se ...

    Dessus de caisse
    ...
