Revue technique Renault Megane: Serrure de hayon
DÉPOSE
- Déverrouiller la serrure de hayon à l'aide d'un tournevis en poussant sur l'ergot.
| Nota : Il est possible lors d'une défaillance électrique, d'ouvrir le hayon manuellement. |
- Débrancher la batterie.
- Déposer les garnitures intérieures (voir Garniture de hayon) dans le MR 365 - Carrosserie.

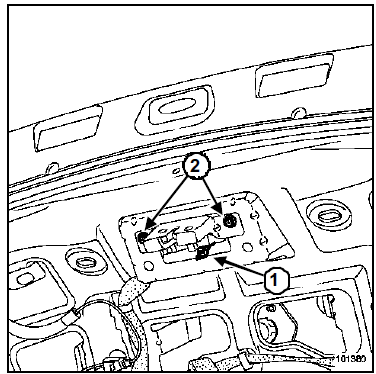

- Déposer les deux vis de fixation (2) de la serrure de hayon.
- Exercer une pression sur le clip inférieur (1).
- Dégager la serrure.
- Déconnecter le faisceau.
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Batterie, page . |
